Duschelement mit Punkteckablauf 70x90 cm

Artikelnummer: Dus/70/90/2438

Duschelement mit Punkteckablauf 70x90 cm
Haben Sie Fragen?Duschelemente-Konfigurator

Ihre gewünschte Konfiguration

Bitte wählen
EPS Hartschaum (Standard) (ohne Aufpreis)
XPS Hartschaum 29,24 €
Hinweise

Beide Trägermaterialien sind hervorragend feuchtebeständig, hoch druckbelastbar sowie wärmedämmend.
EPS Hartschaum: Speziell für Saxoboard gefertigter Hartschaum.
XPS Hartschaum: XPS ist etwas teurer in der Herstellung und unter anderem vom Hersteller Wedi bekannt. Nicht für alle Einbautiefen wählbar.

Bitte wählen
Dichtvlies (ohne Aufpreis)
Dichtvlies+Randüberstand 24,37 €
Mineralische Beschichtung 29,24 €
Mineralische Besch.+Randüberstand 53,61 €
Epoxidharzbeschichtung 87,73 €
Epoxidharzbesch.+Randüberstand 112,10 €
Hinweise

Dichtvlies: Hervorragend für Mosaik- und großformatige Fliesen geeignet.
Randüberstand: Das integrierte Abdichtvlies überlappt um 7 cm. Diese Überlappung wird mit Fliesenkleber an angrenzende Wand und Boden geklebt. So erhalten Sie einen 100% wasserdicht geschlossenen Untergrund.
Mineralische Beschichtung: Bietet eine hohe Druckstabilität (z.B. für kleine Mosaikfliese und Einsatz von Duschstuhl / Rollstuhl).
Epoxidharzbeschichtung: Bietet eine extrem hohe Druckstabilität (z.B. für Belag aus Beton / Dekorspachtel mit 2-3 mm Stärke oder Linoleum.)

Bitte wählen
waagerecht (12,0 cm Einbauhöhe) (ohne Aufpreis)
waagerecht (7,8 cm Einbauhöhe) 36,07 €
waagerecht (6,6 cm Einbauhöhe) 77,98 €
senkrecht (4,0 cm Einbauhöhe) (ohne Aufpreis)
senkrecht (3,0 cm Einbauhöhe) 36,07 €
senkrecht (1,8 cm Einbauhöhe) 77,98 €
Hinweise

Abflussrichtung: Bestimmt, ob der Abfluss waagerecht abgeführt oder senkrecht in den Fußboden versenkt wird.
Waagerecht: Gesamteinbautiefe bezieht sich auf Oberkante Duschelement (stärkste Stelle) bis Unterkante Rohr Siphon.
Senkrecht: Gesamteinbautiefe wird ohne Siphon angegeben. Man geht davon aus, dass dieser direkt im Boden durch eine Öffnung versenkt wird.

Bitte wählen
links oben
rechts oben
rechts unten
links unten
Hinweise

Zentrale Abflussposition: Bedeutet "mittig" auf dem Duschelement.
Dezentrale Abflussposition: Sie haben die Möglichkeit, den Abstand vom Rand bis Mitte Abfluss zu definieren. Sie können den Abfluss bis zu 12 cm vor den Rand positionieren. Senden Sie nach Ihrer Bestellung eine Skizze (E-Mail / Fax), in der Sie die Wunschposition vorgeben.

Bitte wählen
Standardrost (ohne Aufpreis)
Design 1 43,87 €
Design 2 43,87 €
Design 3 43,87 €
Design 4 43,87 €
Hinweise

Sie haben die Wahl zwischen einem kostenfreien Standardrost und weiteren hochwertigen Designs. Alle Designs werden präzise mit Lasertechnik gefertigt. Die Designs lassen sich problemlos austauschen.

Bitte wählen
nicht integrieren (ohne Aufpreis)
elektr. Bodenheizung 210,00 €
Warmwasser Heizung 185,21 €
Hinweise

Die Bodenheizungen werden werkseitig vollintegriert und bündig verbaut. Sie erhalten nach Ihrer Bestellung eine Skizze, in der Sie die Wunschposition Ihrer Anschlüsse vorgeben können.
elektr. Bodenheizung: 150 Watt/ m² - 230 V, inkl. analogem Thermostat und Fühler. Die Kabel schauen an der vorgegebenen Stelle aus dem Duschelement komplett anschlussfertig heraus.
Warmwasserheizung: Sie senden uns nach Ihrer Bestellung das gewünschte Rohrsystem zu, welches wir im Duschelement integrieren.

Bitte wählen
hinten
rechts
vorn
links
Hinweise

Bitte wählen Sie die Seite, an welcher Ihr Heizungsanschluss herauskommen soll.

Wir geben die 3% Mehrwertsteuer-Senkung direkt an Sie weiter.

  • Rollstuhl- befahrbarRollstuhl-
    befahrbar
  • barrierefrei einbaubarbarrierefrei
    einbaubar
  • Schallschutz DIN ISO/IEC 17025Schallschutz
    DIN ISO/IEC 17025
  • Bauaufsichtlich geprüftBauaufsichtlich
    geprüft

Lieferumfang

  • 1 Saxoboard® Bodenelement

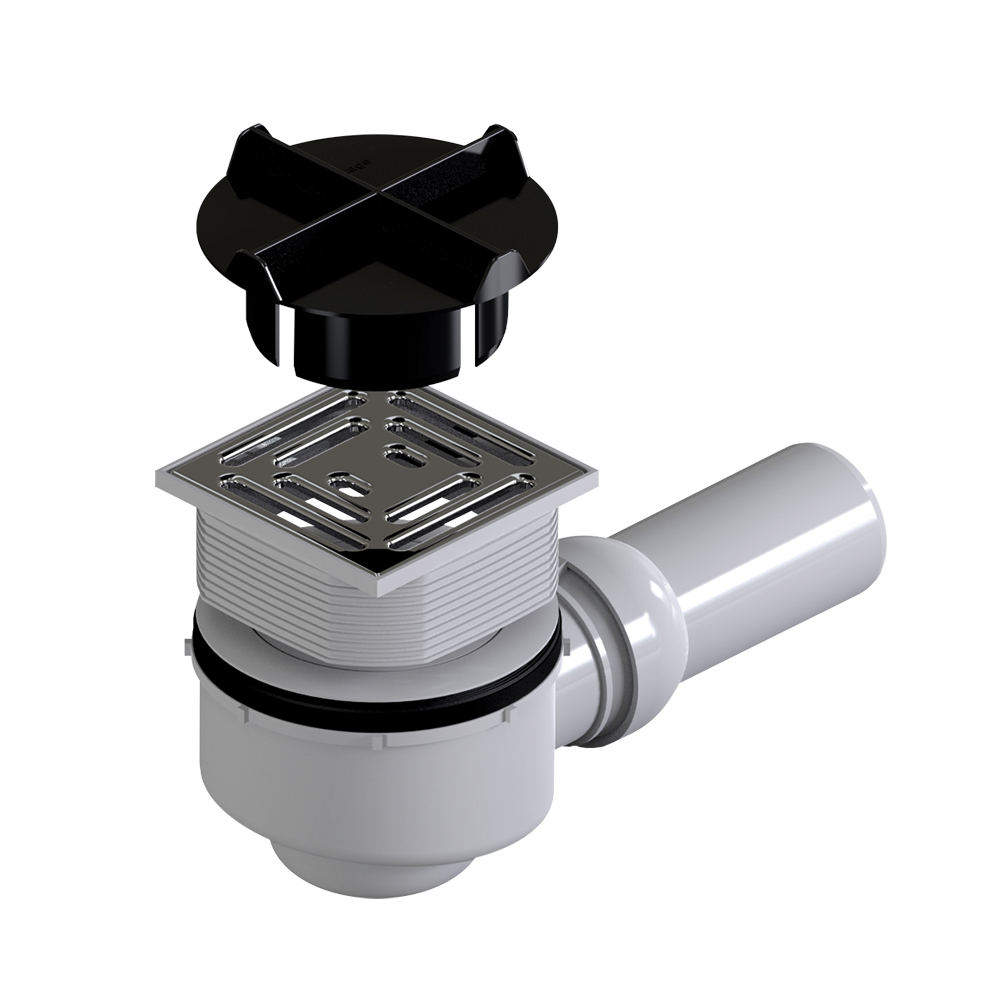

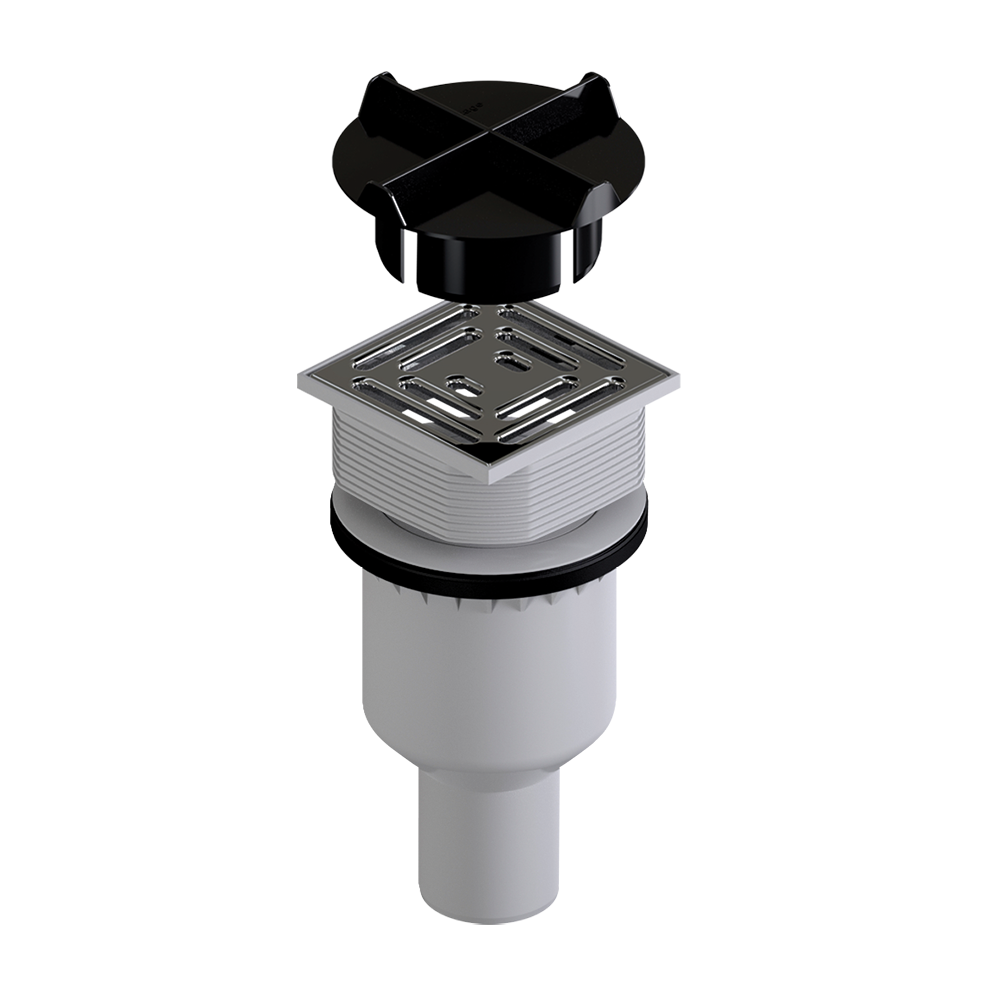

  • 1 Dallmer Ablauf mit Geruchsverschluss
  • 1 Edelstahlrost inkl. Kunststoffrahmen
  • 1 Einbauanleitung

Gesamteinbautiefe

bei waagerechtem Abgang: 6,6 cm - 12,0 cm
bei senkrechtem Abgang: 1,8 - 4,0 cm


Beschreibung

Bitte beachten: Die Position des Ablaufes ist immer so zu sehen als würden Sie vor der maßkurzen Seite stehen.

Ihre Vorteile im Überblick

  • werkseitig 100% wasserdicht + einbaufertig
  • Gefälle bereits integriert
  • inkl. Dallmer Ablauf + Edelstahlrost
  • direkt vom Hersteller
  • barrierefrei einbaubar

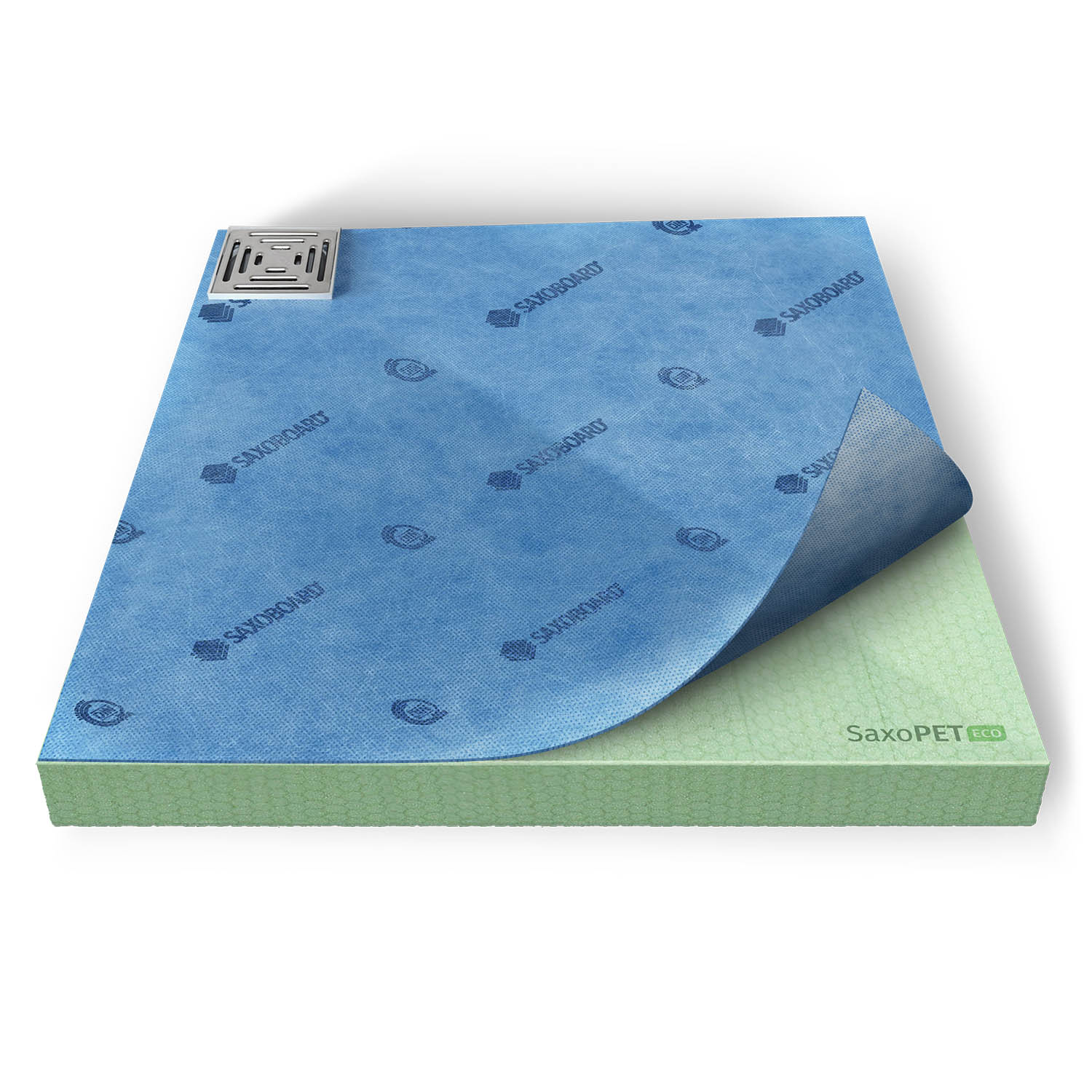

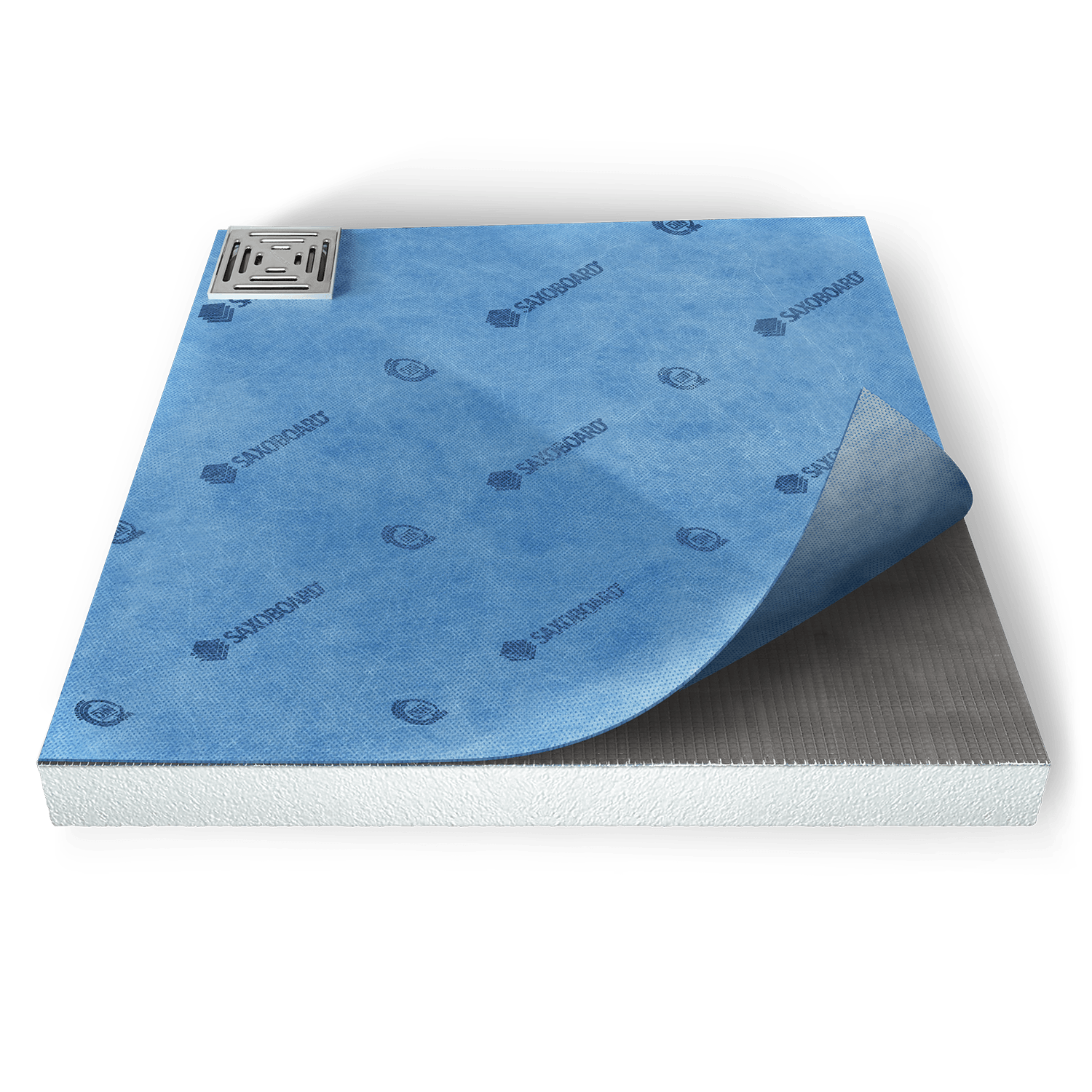

Der Klassiker unter den Saxoboard® Bodenelementen. Dieses bodengleich befliesbare Duschelement ist ideal für den Einbau ebenerdiger Duschen. Das Board besteht aus wasserundurchlässigen, expandiertem Polystyrol, einem Hartschaum, dem selbst die Belastung durch einen Rollstuhl nichts anhat. Das notwendige Ablaufgefälle ist bereits integriert. Barrierefreies Duschen auf höchsten Niveau.

Ablauf und Einbauhöhe

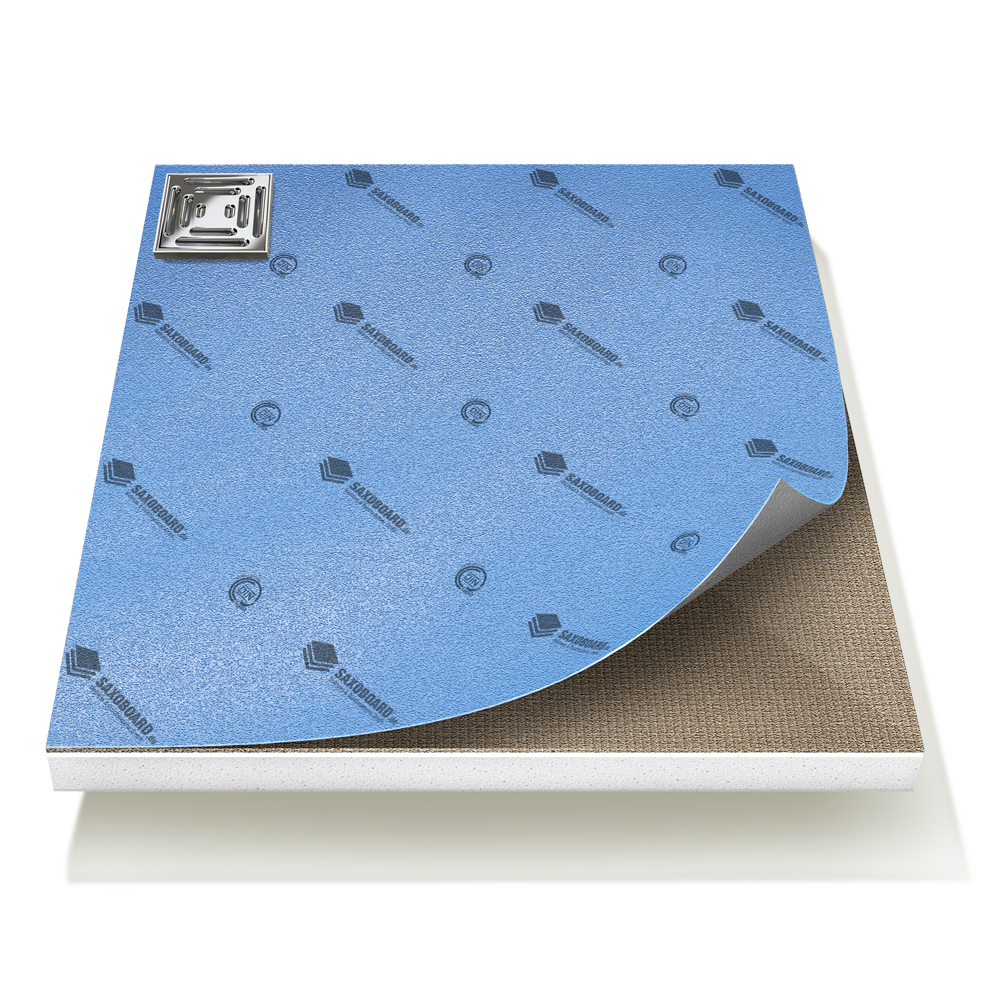

Die Gesamteinbauhöhe des ebenerdigen Saxoboard® Duschelementes mit Punkteckablauf bezieht sich bei waagerechtem Abgang immer von Oberkante Duschelement stärkste Stelle bis Unterkante waagerechtes Rohr. Bei senkrechtem Abgang geht man davon aus, das man den Ablauf direkt im Boden versenken kann. Dichteinsatz und Ablauf sind schon montiert, genau wie Abdichtungs- und Entkopplungsbahn oder mineralische Beschichtung (für höhere Punktbelastung) bereits im Saxoboard® Werk aufgebracht wurden. Das Abflusssystem kann waagerecht oder senkrecht installiert werden, wobei der waagerechte Abfluss beim Einbau in jede Richtung gedreht werden kann. Die Position des Punktablaufes ist dabei in der Ecke, circa 1,5 cm vom Rand entfernt.

Gesamteinbautiefen

Die Gesamteinbautiefe setzt sich zusammen aus der Stärke des Duschelements und der Höhe des Abflaufs.

Gesamteinbautiefe & AblaufrichtungStärke DuschelementAblauf

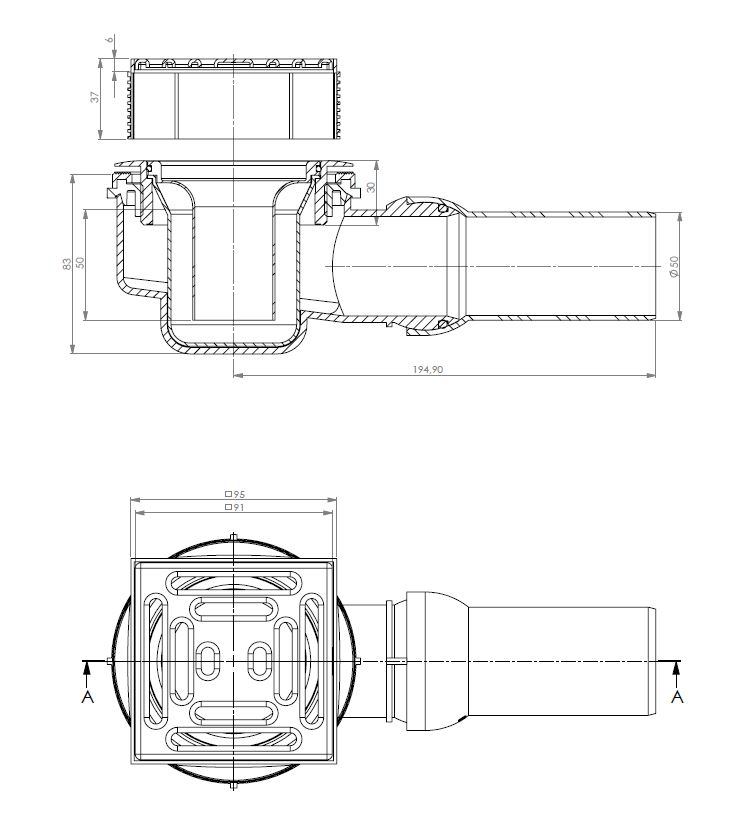

12,0 cm waagerecht4,0 cm Duschelement8,0 cm waagerecht (0,72 Liter/Sekunde bei 50 mm Sperrwasserhöhe)
7,8 cm waagerecht3,0 cm Duschelement4,8 cm waagerecht (0,4 Liter/Sekunde bei 20 mm Sperrwasserhöhe)
6,6 cm waagerecht1,8 cm Duschelement4,8 cm waagerecht (0,4 Liter/Sekunde bei 20 mm Sperrwasserhöhe)

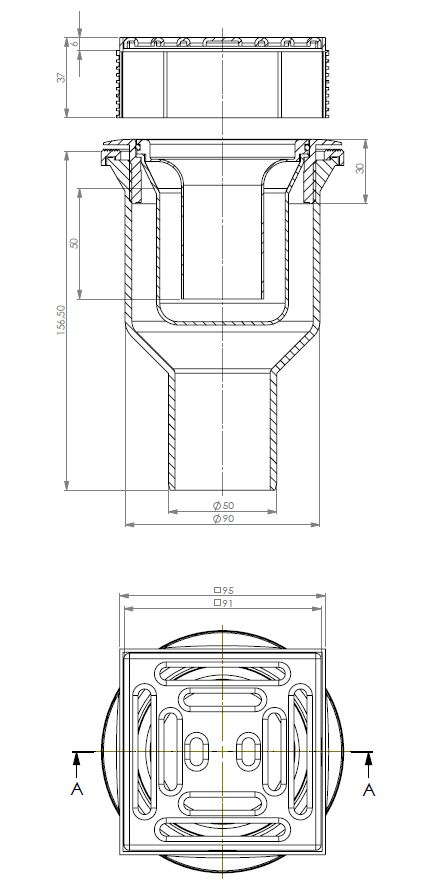

4,0 cm senkrecht4,0 cm Duschelementkeine Tiefe senkrecht
(1,12 Liter/Sekunde bei 50 mm Sperrwasserhöhe. Ablauf kann direkt im Boden versenkt werden)
3,0 cm senkrecht3,0 cm Duschelementkeine Tiefe senkrecht
(1,12 Liter/Sekunde bei 50 mm Sperrwasserhöhe. Ablauf kann direkt im Boden versenkt werden)
1,8  cm senkrecht1,8 cm Duschelementkeine Tiefe senkrecht
(1,12 Liter/Sekunde bei 50 mm Sperrwasserhöhe. Ablauf kann direkt im Boden versenkt werden)

100% Dichtigkeit im Randbereich

Bei dieser Option lassen wir bei dem aufgebrachten Dichtvlies ringsum einen Randüberstand von 7 cm bei dem Duschelement. Dieser Überstand wird einfach an der Wand hoch geklebt und über den angrenzenden Boden. Dadurch erreichen Sie eine 100% Dichtigkeit im Randbereich, weil das Duschelement wie eine geschlossene Wanne wirkt!

  • Schallschutz Gutachten nach DIN 4109
  • Systemgeprüft nach DIN 18534-5
    (alle Komponenten des Systems geprüft)

Ablaufdesign

Zur Standardausstattung gehört ein Edelstahlrost. Wünschen Sie eine anspruchsvollere Lösung, so können Sie zwischen zwei edlen Designrosten in qualitativ hochwertigerer Ausführung wählen (gegen Aufpreis).

Elektrische oder Warmwasser Bodenheizung vollintegriert (optional)

Nie mehr morgens mit den Füßen auf einem kalten Duschboden stehen. Das versprechen unsere Elemente mit vollintegrierter elektrischer Fußbodenheizung, die auf Wunsch werkseitig verbaut wird. Lediglich die Anschlusskabel schauen dann aus dem Duschelement heraus, welche nur noch an das vorhandene Stromnetz geschlossen werden müssen. Wenn Sie zu unseren Duschelementen eine Warmwasserheizung möchten, so müssten Sie uns bitte Ihr vorhandenes Rohr der Bodenheizung schicken. Wir integrieren dies dann vollständig in das Duschelement. Die Anschlüsse dazu schauen an denen von Ihnen vorgegebenen Stellen raus (diese werden oben konfiguriert). Die in das Duschelement integrierte Heizung erhöht nicht die Einbauhöhe / Stärke des Duschelementes.
