Duschelement mit Pumpensystem Plancofix Line (Rinne)

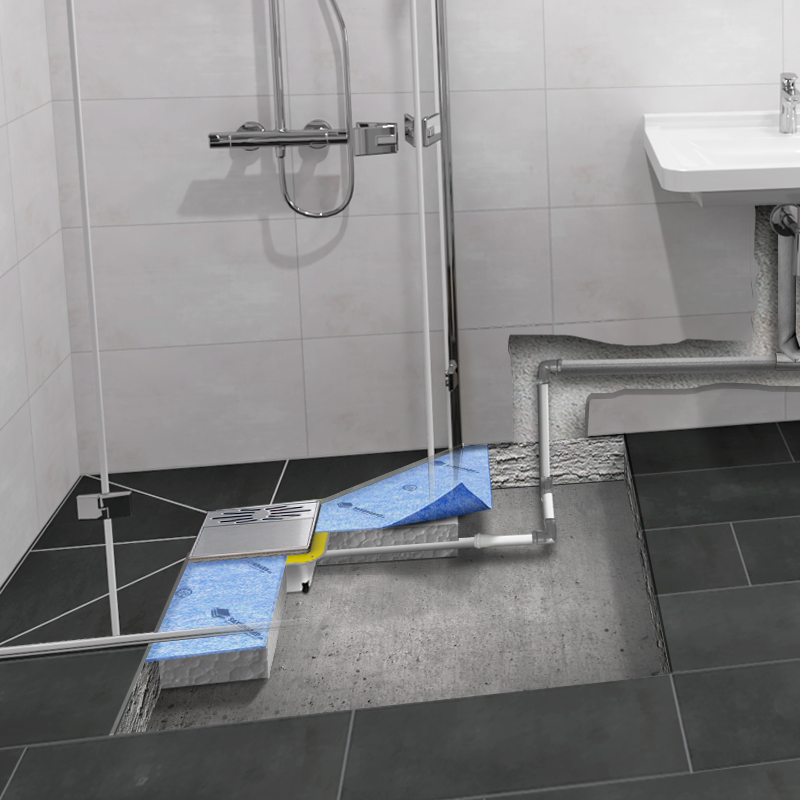

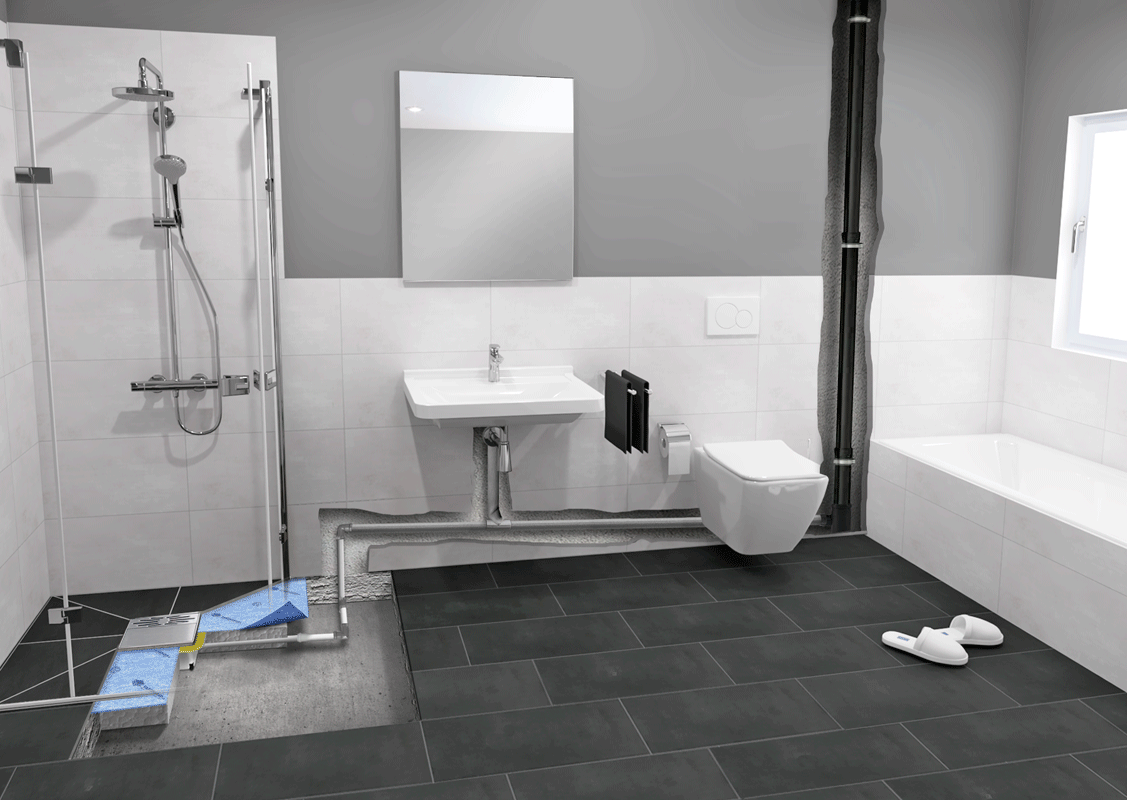

Diese ebenerdige Duschwanne mit integrierter Pumpe ist perfekt für den Einbau in begehbare Duschen geeignet. Die Bauform mit Pumpensystem eignet sich insbesondere für Altbauten und überall dort, wo das Duschwasser wegen fehlenden Freigefälles nicht von allein abfließen kann. Das ankommende Wasser wird über eine 1 Zoll-Druckleitung zur nächsten Fallrohrleitung gepumpt.

Die Oberfläche aus hochwertiger Abdichtbahn ist sofort befliesbar. Auch das erforderliche Gefälle Richtung Ablauf ist schon integriert.

Ihre Vorteile im Überblick

• werkseitig 100% wasserdicht + einbaufertig
• Gefälle bereits integriert
• inkl. Ablauf mit Plancofix Pumpensystem  Line + Rinne
• direkt vom Hersteller
• barrierefrei einbaubar

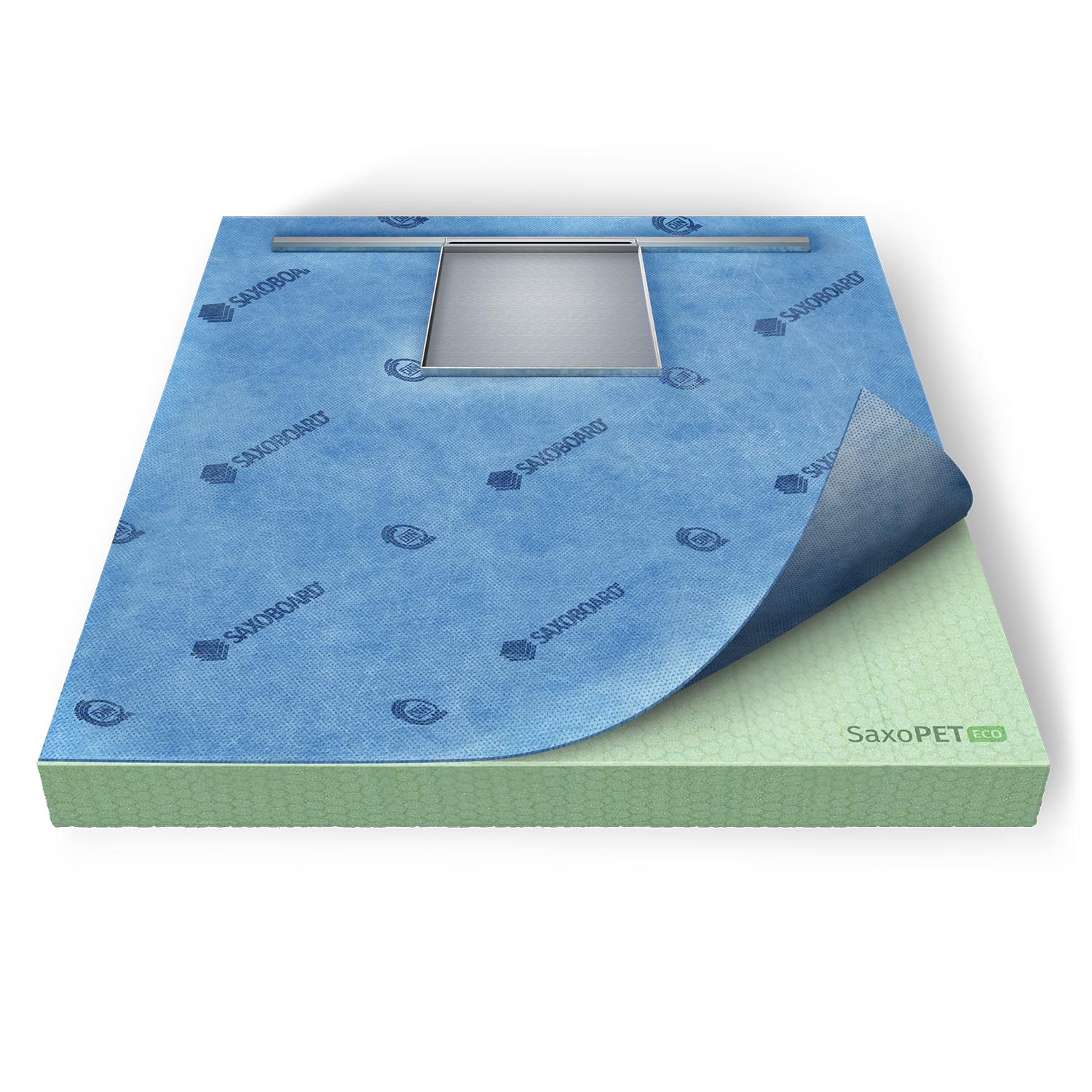

Wasserundurchlässiges expandiertes Polystyrol (EPS/XPS Hartschaum) macht das Duschboard extrem widerstandsfähig, selbst der Belastung von Rollstühlen hält das Board stand.

Dabei ist das wichtige Ablaufgefälle schon im Duschboard integriert. Diese Form ermöglicht eine barrierfreie Dusche in hochwertigster Ausführung und kompromisslosem Design.

Ablauf und Einbauhöhe

Das flache Duschelement mit Plancofix Pumpensystem profitiert von einer minimalen Gesamteinbautiefe. Dabei ist die Plancofix Jung Pumpe schon vormontiert. Auch sind die Abdichtungs- und Entkopplungsbahn bereits ab Werk integriert. Es ist umlaufend ein 7 cm Randüberstand der wasserdichten Abdichtbahn integriert. Dieser dient zur Abdichtung an angrenzende Bauteile wie Wand- und Boden.

Gesamteinbautiefen

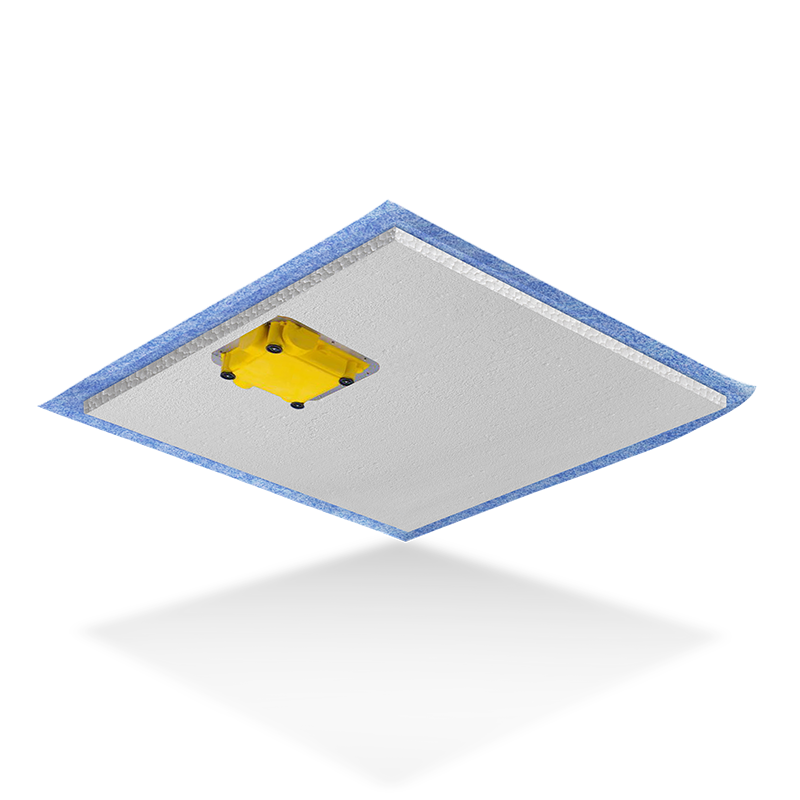

Die Gesamteinbautiefe setzt sich zusammen aus der Stärke des Duschelementes und der Höhe des Pumpensystems. Das Duschelement ist im Randbereich 4 cm stark. Dabei steht die Pumpe unten 6,5 cm raus. Sie können optional (kostenlos) ein Unterbauelement bis 10 cm Stärke mit dazu bestellen. Dies wird dann mit dem Untergrund und dem Duschelement verklebt. In dem Unterbauelement ist die Aussparung der Pumpe bereits werkseitig integriert. Sie müssen nur noch Ihre Rohrleitung mit einem Cuttermesser oder einer Stichsäge aus dem Unterbauelement ausschneiden.

Auch der Anwendung mit überdurchschnittlichen Punktbelastungen (z.B. Einsatz eines Duschstuhls oder Rollstuhls) ist die Abdichtbahn-Oberfläche gewachsen. Die Stabilität bleibt hiervon unberührt!

Freiheiten beim Einbau der Dusche und der Ablaufposition

Das zur Duschwanne gehörige Ablaufsystem bietet alle Optionen bei Einbau und Positionierung.

Die Position des Punktablaufs innerhalb der Dusche ist frei wählbar. Wenn Sie mögen, können Sie den Punktablauf nicht nur mittig, sondern auch am Rand platzieren. Wählen Sie dazu die Option dezentrale Abflussposition.

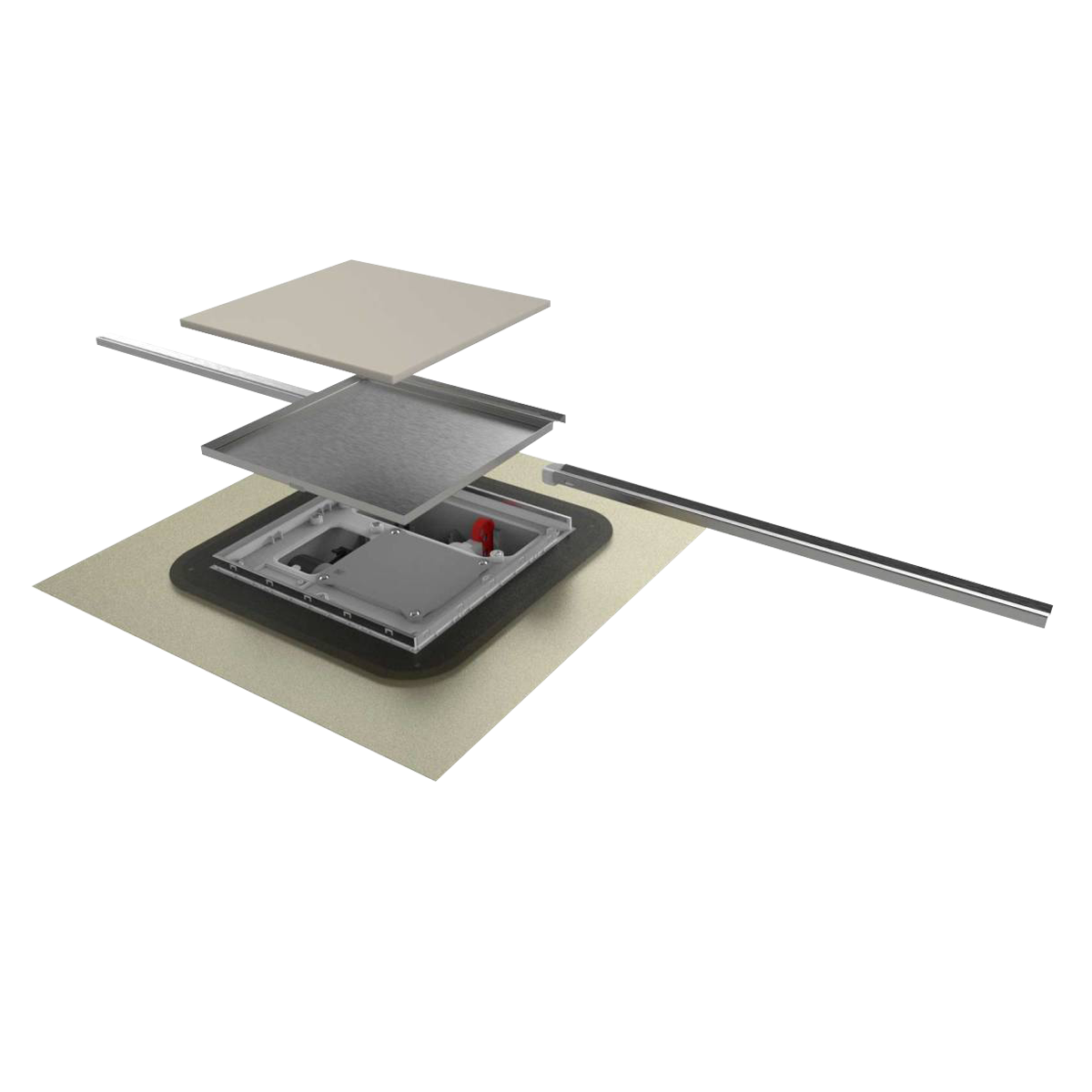

Plancofix Plus Pumpe von Jung Pumpen JP50177

• Einbautiefe der Pumpe 8 cm (mit Dämmwanne 9 cm)
• optimale Schallentkopplung durch Dämmwanne (< 30 dB)
• für Duschen bis 25 l/min
• Druckleitung 1 Zoll
• Ablaufabdeckung mit Rinne 120 cm kürzbar
• elektrische Zuleitung 5 Meter Länge

Das Plancofix plus Pumpensystem benötigt nur noch 8 cm Einbautiefe. Beim Einsatz der mitgelieferten Dämmwanne sind es 9 cm. Die Einsparung der Einbautiefe erfolgt aufgrund des Einsatzes eines etwas kleineren aber trotzdem leistungsstarken Synchronmotors mit verstopfungsfreier Hydraulik.

Der Motor besticht durch sein extrem leises Arbeiten. Die Geräuschentwicklung liegt unter 30 d(B)A und ist damit kaum wahrnehmbar.

Plancofix plus JP50177 ist keine Hebeanlage gem. DIN EN 12050-2, sondern wurde speziell für die Entwässerung von Duschen (max. 25 l/min) konstruiert. Der Zulauf aus der Dusche kann entweder direkt von oben über den Bodenablauf erfolgen oder seitlich über einen Anschlussstutzen (1 Zoll).

100% Dichtigkeit im Randbereich

Für eine absolute Dichtigkeit zum umgebenden Fußboden hat die Duschwanne ein integriertes Dichtvlies mit "Vlies Überstand". Dabei lassen wir dem aufgebrachten Dichtvlies ringsum die Duschwanne einen Überstand am Rand von 7 cm. Der Überstand wird einfach an die Wand und den angrenzenden Boden geklebt. So wird eine 100-prozentige Dichtigkeit im Randbereich erreicht.

Elektrische oder Warmwasser Bodenheizung vollintegriert (optional)

Auf Wunsch wird eine vollintegrierte elektrischer Fußbodenheizung werkseitig verbaut. Lediglich die Anschlusskabel schauen dann aus der Duschwanne heraus, welche nur noch an das vorhandene Stromnetz geschlossen werden müssen. Wenn Sie zu unseren Duschwannen eine Warmwasserheizung möchten, so müssten Sie uns bitte Ihr vorhandenes Rohr der Bodenheizung schicken. Wir integrieren dies dann vollständig in die Duschwanne. Die Anschlüsse dazu schauen an denen von Ihnen vorgegebenen Stellen raus (diese werden oben konfiguriert). Die in das Duschelement integrierte Heizung erhöht nicht die Einbauhöhe / Stärke des Duschelementes.

Zur elektrischen Bodenheizung erhalten Sie einen Thermostat zur komfortablen Regulierung der Bodentemperatur.

Eine Rückgabe dieser Duschelemente ist leider nicht möglich, da diese für Sie nach Bestellung individuell gefertigt werden.
