Duschwanne Rinnenablauf aus Mineralwerkstoff

Artikelnummer: DUS/22105/2258/mw

Ihre gewünschte Konfiguration

Abmessungen

Trägermaterial

Bitte wählen

EPS Hartschaum (Standard) (ohne Aufpreis)

XPS Hartschaum 45,00 € *

SaxoPET Eco 115,00 € *

Hinweise

Alle Trägermaterialien sind hervorragend feuchtebeständig, hoch druckbelastbar sowie wärmedämmend.
EPS Hartschaum: Speziell für Saxoboard gefertigter Hartschaum. Druckfestigkeit 52 Tonnen/m².
XPS Hartschaum: XPS ist etwas teurer in der Herstellung und unter anderem vom Hersteller Wedi bekannt. Nicht für alle Einbautiefen wählbar. Druckfestigkeit 35 Tonnen/m².
SaxoPET Eco: Nachhaltiges + weltweit erstes Duschelement mit Trägermaterial aus 100% Recycling PET. Extrem druckfest: Druckfestigkeit 110 Tonnen/m².

Farbe

Bitte wählen

weiß (RAL 9016) (ohne Aufpreis)

grau (RAL 7035) 30,00 € *

schwarz (RAL 8022) 90,00 € *

Dolomit White - GC 2012 150,00 € *

Merano Cream - GC 3011 150,00 € *

Pergamon - GC 2007 150,00 € *

Marmo Padola - GCV 223 150,00 € *

Miracle Granite - GC 4439 150,00 € *

Terrazzo Crystal - GCT 236 150,00 € *

Hinweise

Homogenes Weiß (Reinweiß RAL 9016), Grau (Hellgrau RAL 7035), Schwarz (RAL 8022), Dolomit White (GC 2012), Merano Cream (GC 3011), Pergamon (GC 2007) oder Marmo Padola (GCV 223) wählbar. Das Standard-Abflussdesign wird in passender Farbe geliefert.

Oberfläche

Abflussrichtung

Bitte wählen

waagerecht (13,5 cm Einbauhöhe)

waagerecht (11,5 cm Einbauhöhe)

senkrecht (5,0 cm Einbauhöhe)

Hinweise

Abflussrichtung: Bestimmt, ob der Abfluss waagerecht abgeführt oder senkrecht in den Fußboden versenkt wird.
Waagerecht: Gesamteinbautiefe bezieht sich auf Oberkante Duschelement (stärkste Stelle) bis Unterkante Rohr Siphon.
Senkrecht: Gesamteinbautiefe wird ohne Siphon angegeben. Man geht davon aus, dass dieser direkt im Boden durch eine Öffnung versenkt wird.

Ablaufposition

Bitte wählen

mittig in Rinne (ohne Aufpreis)

außermittig in Rinne 140,00 € *

Hinweise

Mittig in Rinne: Die Ablaufposition ist mittig in der Rinne.
Außermittig in Rinne: Sie können die Ablaufposition innerhalb der Rinne frei wählen. Senden Sie nach Ihrer Bestellung eine Skizze (E-Mail, Fax), in der Sie die Wunschposition vorgeben. Die Lieferzeit verlängert sich hierbei um ca. 5 Arbeitstage.

Randabstand zur Lochbohrung

Abflussdesign

Bitte wählen

Edelstahl geschlitzt (ohne Aufpreis)

Standard Edelstahl 45,00 € *

Dreiecklochung Edelstahl 45,00 € *

Rundlochung Edelstahl 45,00 € *

Mineralwerkstoff geschlitzt 90,00 € *

Hinweise

Sie haben die Wahl zwischen einem kostenfreien Standardrost und weiteren hochwertigen Designs. Alle Designs werden präzise mit Lasertechnik gefertigt. Die Designs lassen sich problemlos austauschen.

Rinnenlage

Bitte wählen

kurze Seite

lange Seite

Hinweise

Sie können bei rechteckigen Duschelementen entweder kurze Seite (maßkurze Seite) oder lange Seite (maßlange Seite) angeben. Es gelten folgende Standardwerte vom Rand bis Beginn der Duschrinne.
Einseitiges Gefälle: 3 cm
Zweiseitiges Gefälle: 5 cm
Vierseitiges Gefälle: 10 cm

Gefälle

Bitte wählen

einseitig (ohne Aufpreis)

zweiseitig 30,00 € *

vierseitig 80,00 € *

Hinweise

Einseitiges Gefälle: Das Duschelement hat seitlich gesehen eine Keilform. (Fliesen: Großformat + Mosaik)

Zweiseitiges Gefälle: Das Duschelement bildet seitlich gesehen ein Tal aus zwei Keilen. (Fliesen: Großformat + Mosaik)

Vierseitiges Gefälle: Alle Kantenlängen haben die gleiche Höhe und fallen zum Abfluss hin ab. (Fliesen: Empfehlung eher Kleinformat + Mosaik)

Rinnenlänge

Abkantung

Bitte wählen

keine Abkantung (ohne Aufpreis)

eine Seite 70,00 € *

zwei Seiten 140,00 € *

drei Seiten 210,00 € *

vier Seiten 280,00 € *

Hinweise

Eine Abkantung ist eine seitliche Verblendung aus Mineralwerkstoff. Diese ist nur notwendig, wenn das Duschelement nicht bodengleich eingebaut wird, sondern heraussteht.

Abkantungshöhe

Seite der Abkantung

Seite A Seite B Seite C Seite D

Aufkantung

Bitte wählen

keine Aufkantung (ohne Aufpreis)

eine Seite 70,00 € *

zwei Seiten 140,00 € *

drei Seiten 210,00 € *

vier Seiten 280,00 € *

Hinweise

Eine Aufkantung ist eine seitliche Erhöhung aus Mineralwerkstoff auf der Oberfläche der Duschtasse. Ähnlich wie ein Sockel.

Aufkantungshöhe

Seite der Aufkantung

Seite A Seite B Seite C Seite D

Bodenheizung

Bitte wählen

nicht integrieren (ohne Aufpreis)

elektr. Bodenheizung 240,00 € *

Warmwasser-Heizung (kundenseitig) 220,00 € *

Warmwasser-Heizung (Saxoboard) 260,00 € *

Hinweise

Die Bodenheizungen werden werkseitig vollintegriert und bündig verbaut. Sie können direkt bei der Bestellung Ihre Wunschposition Ihrer Anschlüsse vorgeben.
elektr. Bodenheizung: 150 Watt/ m² - 230 V, inkl. analogem Thermostat und Fühler. Die Kabel schauen an der vorgegebenen Stelle aus dem Duschelement komplett anschlussfertig heraus.
Warmwasserheizung (kundenseitig): Sie senden uns nach Ihrer Bestellung das gewünschte Rohrsystem zu, welches wir im Duschelement integrieren. Ideal wenn Sie "im System" bleiben müssen. Die Angabe der benötigten Länge erhalten Sie im Bestellvorgang.
Warmwasserheizung (Saxoboard): Wir stellen das Rohr von uns zur Verfügung (Empur PE-RT Rohr 15x1,8 mm nach DIN 16833). Dieses schaut dann an denen von Ihnen angegebenen Stellen (ca. 1 Meter jeweils) aus dem Board.

Heizungsausgang

Bitte wählen

hinten

rechts

vorn

links

Hinweise

Bitte wählen Sie die Seite, an welcher Ihr Heizungsanschluss herauskommen soll.

Randabstand Ausgang Heizung

Thermostat

Bitte wählen

Analoges Thermostat (ohne Aufpreis)

Digitales Thermostat 185,00 € *

Hinweise

Standard: Regler Unterputz ohne Uhr (analog)
Digital ohne Uhr: Regler Unterputz ohne Uhr, mit beleuchtetem Display
Digital mit Uhr: Regler Unterputz mit Uhr für Nachtabsenkung, mit beleuchtetem Display

Alle Thermostate werden mit passendem Rahmen und Fühler geliefert.

€ 656,^{00 *}
inkl. 19% MwSt. (DE), ggf. zzgl. Versand

vsl. Lieferung bis Do, 13.04.
kostenlos in Deutschland

Rollstuhl-
befahrbar
barrierefrei
einbaubar
Schallschutz
DIN ISO/IEC 17025
Bauaufsichtlich
geprüft

Lieferumfang

1 Saxoboard® Bodenelement
1 Ablauf mit Geruchsverschluss
1 Edelstahlrost inkl. Kunststoffrahmen
1 Einbauanleitung

Gesamteinbautiefe

bei waagerechtem Abgang: 11,5 - 13,5 cm
bei senkrechtem Abgang: 5,0 cm

Beschreibung

Diese flache Duschwanne ist perfekt für den ebenerdigen Einbau in begehbaren Duschen geeignet.

Die Oberfläche aus hochwertigem Mineralwerkstoff ist formschön und in homogenem Weiß (RAL 9016) , grau (RAL 7035) oder schwarz (RAL 8022) sowie weiteren Farbtönen erhältlich.

Mineralwerkstoff-Duschenwannen

formschöne, homogene Oberfläche
nahtlose Verbindungen möglich, hygienisch und porenlos
besonders langlebig und farbecht
sehr stabil und Rollstuhl befahrbar
säurebeständig, kratz- und stoßfest
Sonderanfertigungen in kurzer Zeit möglich

Als Grundlage für die Duschwanne dient wasserundurchlässiges expandiertes Polystyrol (EPS Hartschaum), auf welchem eine durchgehende Mineralwerkstoff-Oberfläche aufgebracht ist. Dabei ist das wichtige Ablaufgefälle schon in der Duschtasse integriert. Diese Form ermöglicht eine barrierfreie Dusche in hochwertigster Ausführung und kompromisslosem Design.

Ablauf und Einbauhöhe

Die flache Saxoboard Duschwanne mit Rinnenablauf profitiert von einer minimalen Gesamteinbaubauhöhe von lediglich ab 11,5 cm bei waagerechtem Abgang und ab nur 5,0 cm bei einem senkrechten Abgang. Dabei sind Ablauf und Dichteinsatz schon vormontiert. Auch sind die Abdichtungs- und Entkopplungsbahn bereits ab Werk integriert.

Gesamteinbautiefe

Die Gesamteinbautiefe setzt sich zusammen aus der Stärke der Duschwanne und der Höhe des Abflaufs.

Gesamteinbautiefe & Ablaufrichtung	Stärke Duschwanne	Ablauf
13,5 cm waagerecht	5,0 cm (4,0 cm EPS-Basis + 1,0 cm Mineralwerkstoff)	8,5 cm waagerecht
11,5 cm waagerecht	5,0 cm (4,0 cm EPS-Basis + 1,0 cm Mineralwerkstoff)	6,5 cm waagerecht
5,0 cm senkrecht	5,0 cm (4,0 cm EPS-Basis + 1,0 cm Mineralwerkstoff)	keine Tiefe senkrecht (Ablauf kann direkt im Boden versenkt werden)

Die in der Duschwanne verbaute Duschrinne besteht komplett aus Volledelstahl. Es ist werkseitig ein Rinnenunterkörper aus Edelstahl eingebaut.

Auch der Anwendung mit überdurchschnittlichen Punktbelastungen (z.B. Einsatz eines Duschstuhls oder Rollstuhls) ist die Mineralwerkstoff Oberfläche gewachsen.

Freiheiten beim Einbau der Dusche und der Ablaufposition

Das zur Duschwanne gehörige Ablaufsystem bietet alle Optionen bei Einbau und Positionierung. Es kann waagerecht oder senkrecht eingebaut werden. Beim waagerechten Einbau kann der Abfluss über optionale Verbindungsstücke oder einen Flexschlauch in jede Richtung geführt werden. Beim senkrechten Ablauf wird der Abfluss direkt im Boden versenkt.

Die Lage der Duschrinne innerhalb der Dusche ist frei wählbar. Wenn Sie mögen, können Sie die Duschrinne nicht nur auf die Standardposition setzen lassen, sondern nahezu beliebig platzieren.

Ein leicht zu reinigender Siphon mit entnehmbarem Geruchsverschluss wird selbstverständlich mitgeliefert.

Die Duschwanne besitzt einen Ablauf mit genormtem DN50 Anschluss. Der Anschluss kann bei jeder unserer Duschwannen ganz einfach erweitert werden.

Ablaufdesign

Wir liefern Ihnen mit der Duschwanne einen Edelstahlrost mit Schlitz für die Duschrinne mit. Falls Sie eine extravagantere Lösung wünschen, können Sie gegen Aufpreis aus weiteren qualitativ hochwertigen Designrosten wählen.

100% Dichtigkeit im Randbereich

Für eine absolute Dichtigkeit hat die Duschwanne ein aufgebrachtes Dichtvlies, welches ringsum einen 7 cm "Vlies Überstand" besitzt.

Der Überstand wird einfach an die Wand und den angrenzenden Boden geklebt. So wird eine 100-prozentige Dichtigkeit im Randbereich erreicht.

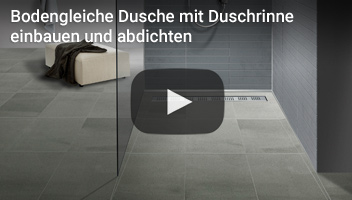

Einbauanleitung

Das Einbauvideo bezieht sich auf ein befliesbares Duschelement. Bei der bodenebenen Duschwanne ist der Einbau identisch, die Befliesung entfällt natürlich.

SaxoPET Eco

Sie haben die Wahl zwischen drei verschiedenen Trägermaterialien. Alle sind hoch druckfest. SaxoPET Eco ist das weltweit erste nachhaltige Trägermaterial für Duschen, welches zu 100% aus Recycling PET besteht und gleichzeitig maximal druckfest ist (Druckfestigkeit 110 Tonnen/m²).

Elektrische oder Warmwasser Bodenheizung vollintegriert (optional)

Auf Wunsch wird eine vollintegrierte elektrische Fußbodenheizung werkseitig verbaut. Lediglich die Anschlusskabel schauen dann aus der Duschwanne heraus, welche nur noch an das vorhandene Stromnetz geschlossen werden müssen. Wenn Sie zu unseren Duschwannen eine Warmwasserheizung möchten, so müssten Sie uns bitte Ihr vorhandenes Rohr der Bodenheizung schicken. Wir integrieren dies dann vollständig in die Duschwanne. Die Anschlüsse dazu schauen an denen von Ihnen vorgegebenen Stellen raus (diese werden oben konfiguriert). Die in das Duschelement integrierte Heizung erhöht nicht die Einbauhöhe / Stärke des Duschelementes.

Zur elektrischen Bodenheizung erhalten Sie einen Thermostat zur komfortablen Regulierung der Bodentemperatur.

Eine Rückgabe dieser Duschelemente ist leider nicht möglich, da diese für Sie nach Bestellung individuell gefertigt werden.
