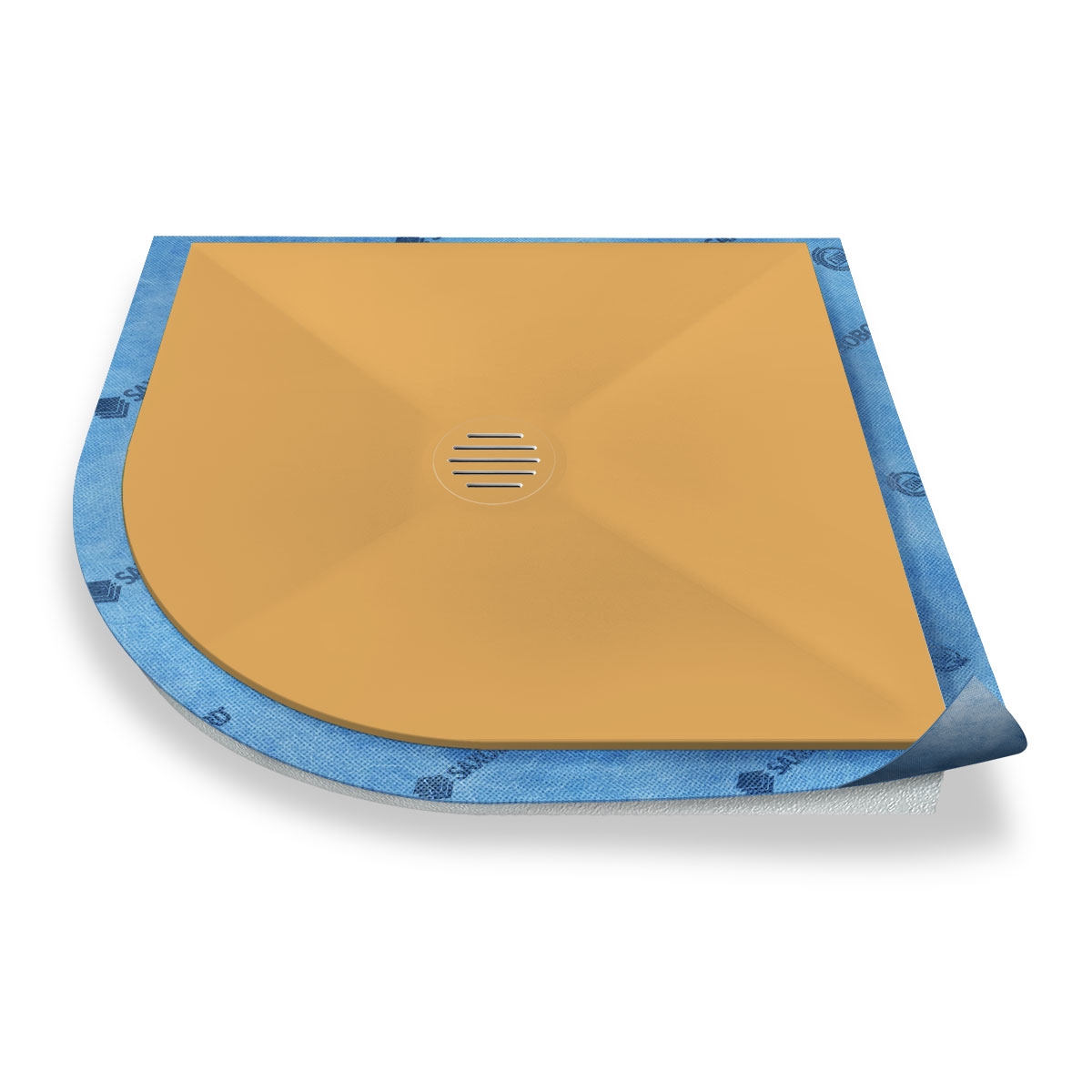

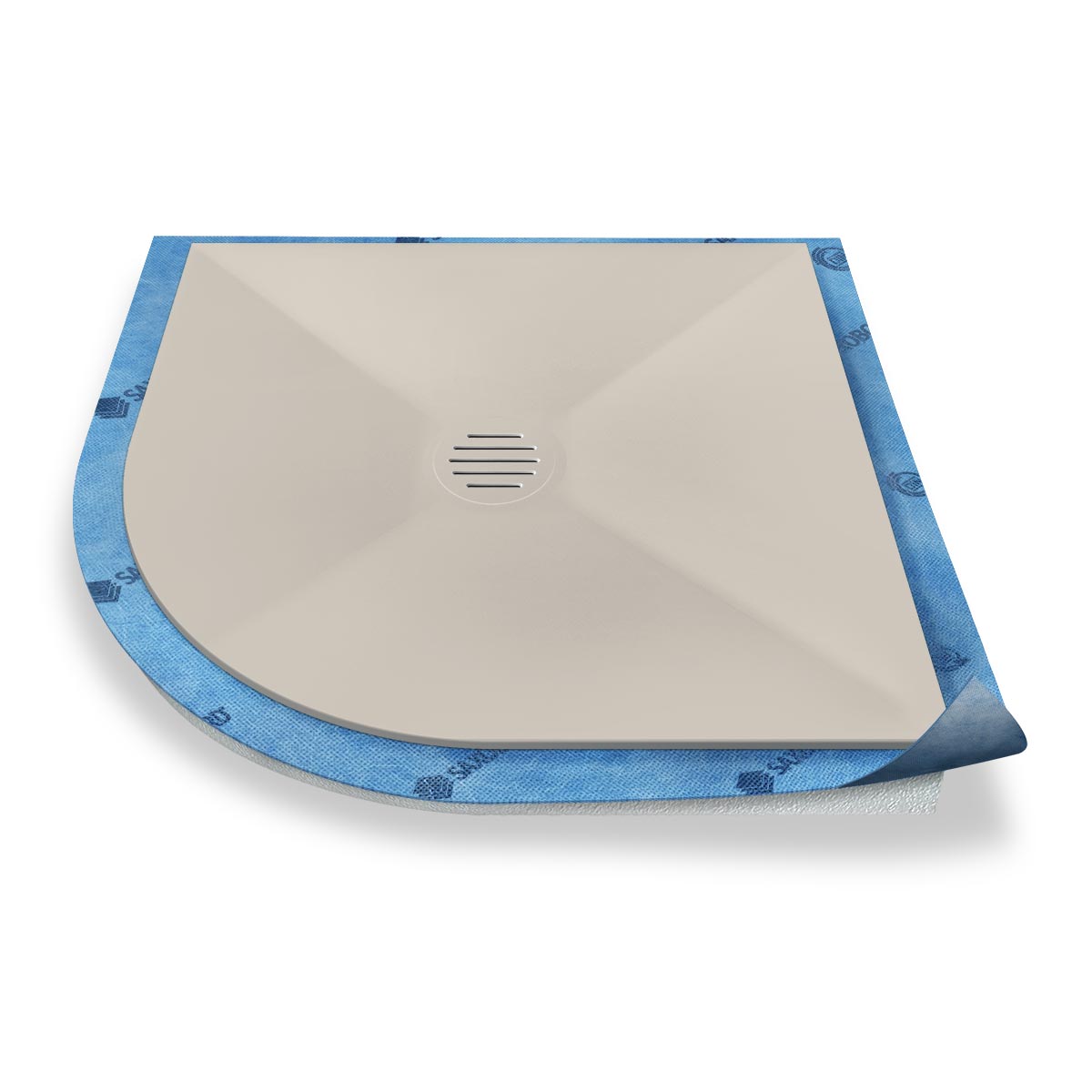

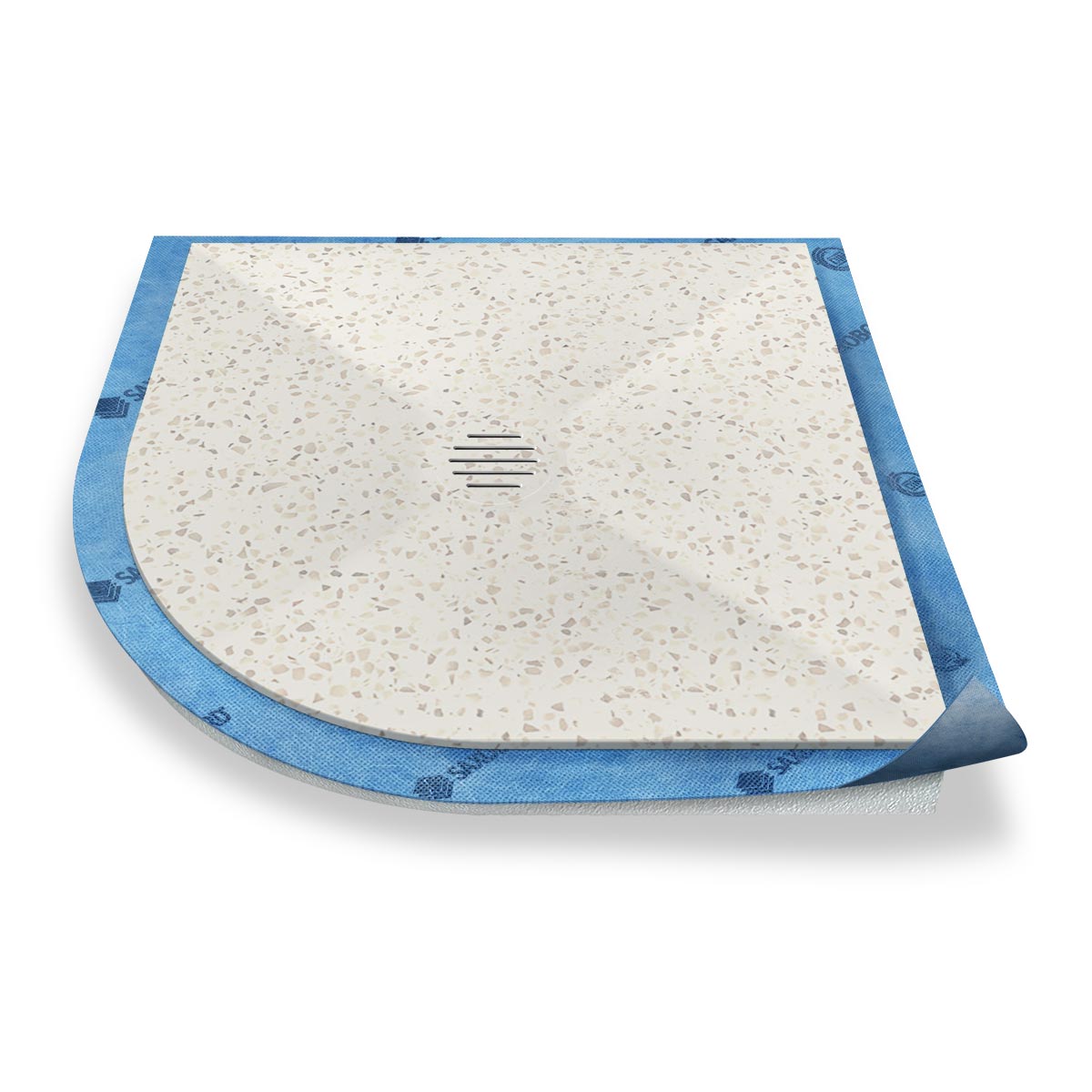

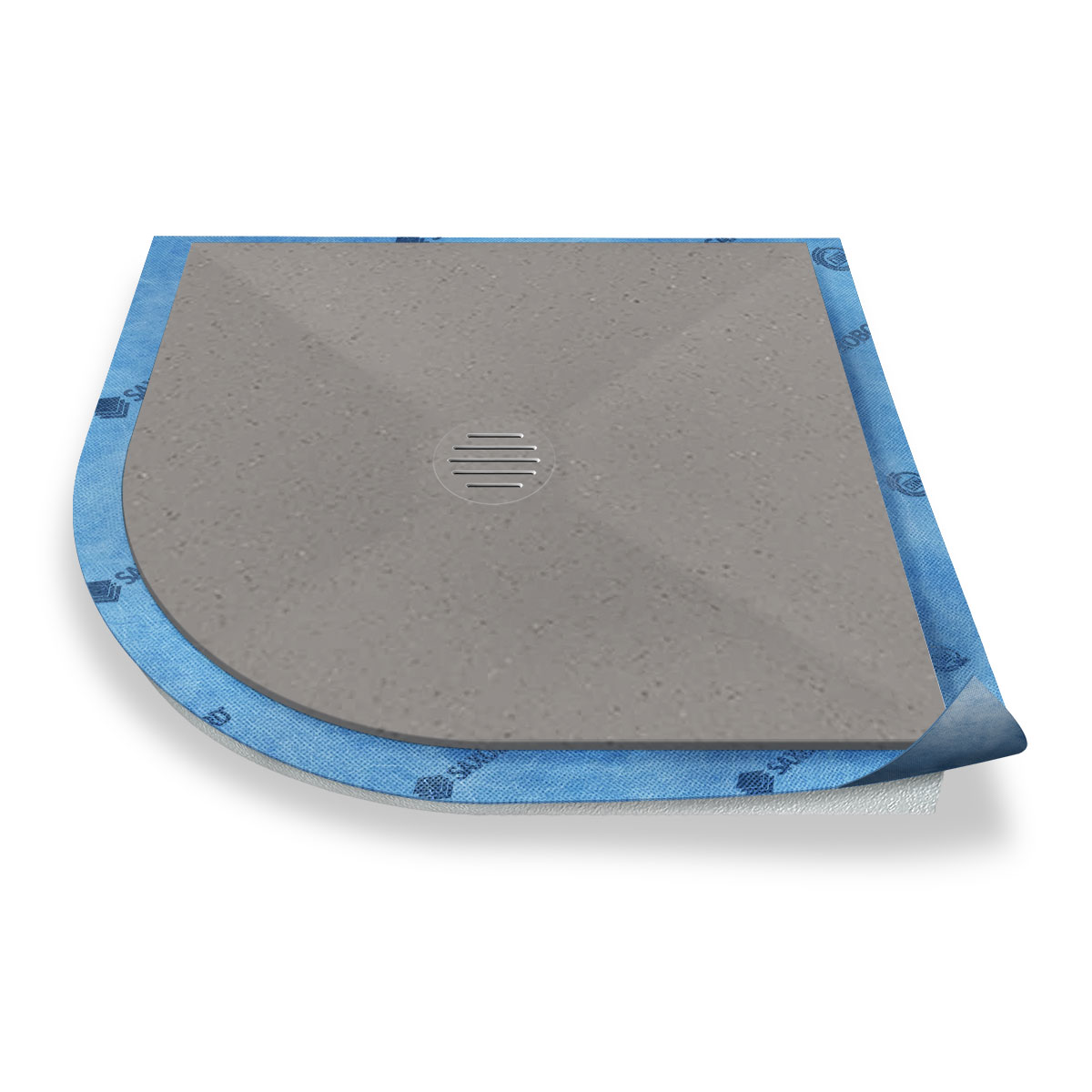

Viertelkreis-Duschwanne Punktablauf aus Mineralwerkstoff

Artikelnummer: Dus/225954/22512/vk/mwp

Viertelkreis-Duschwanne Punktablauf aus Mineralwerkstoff
Haben Sie Fragen?Duschelemente-Konfigurator

Ihre gewünschte Konfiguration

Bitte wählen
waagerecht (12,3 cm Einbauhöhe) (ohne Aufpreis)
waagerecht (7,8 cm Einbauhöhe) 45,00 €
waagerecht (7,0 cm Einbauhöhe) 80,00 €
senkrecht (4,6 cm Einbauhöhe) (ohne Aufpreis)
senkrecht (3,0 cm Einbauhöhe) 45,00 €
senkrecht (2,2 cm Einbauhöhe) 80,00 €
Bitte wählen
weiß (RAL 9016) (ohne Aufpreis)

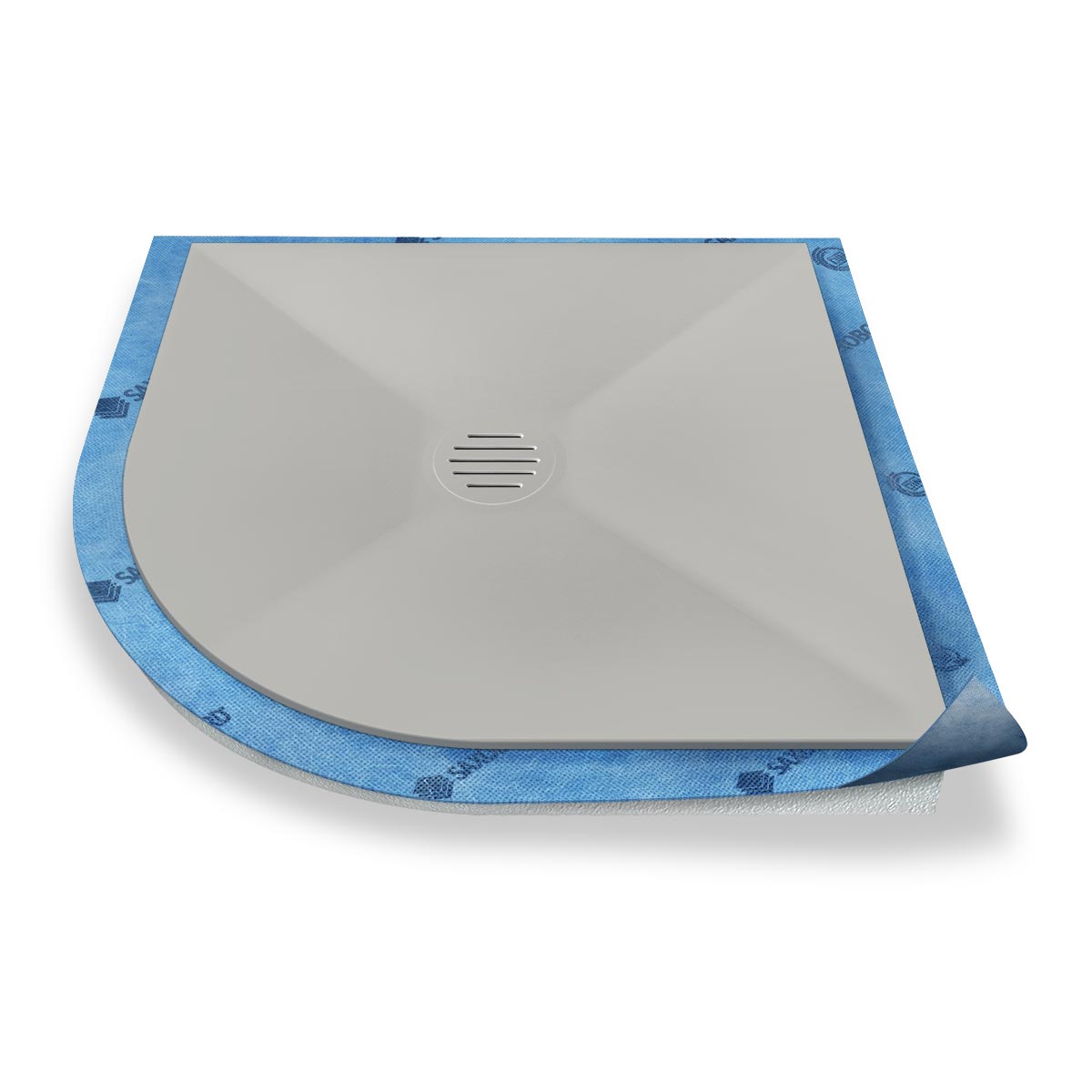

grau (RAL 7035) 30,00 €
schwarz (RAL 8022) 90,00 €
Star Galaxy Anthrazit 150,00 €
Bitte wählen
Standard rund (ohne Aufpreis)
Design 1 rund 45,00 €
Design 2 rund 45,00 €
Design 3 rund 45,00 €
Design 4 rund 45,00 €
Bitte wählen
keine Abkantung (ohne Aufpreis)
eine Seite 70,00 €
zwei Seiten 140,00 €
drei Seiten 210,00 €
vier Seiten 280,00 €
Bitte wählen
hinten
rechts
vorn
links
  • Rollstuhl- befahrbarRollstuhl-
    befahrbar
  • barrierefrei einbaubarbarrierefrei
    einbaubar
  • Schallschutz DIN ISO/IEC 17025Schallschutz
    DIN ISO/IEC 17025
  • Bauaufsichtlich geprüftBauaufsichtlich
    geprüft

Lieferumfang

  • Saxoboard® Bodenelement
  • 1 Ablauf mit Geruchsverschluss
  • 1 Abflussrost inkl. Kunststoffrahmen
  • 1 Einbauanleitung

Gesamteinbautiefe

bei waagerechtem Abgang: 7,0 - 12,3 cm
bei senkrechtem Abgang: 2,2 - 4,6 cm


Beschreibung

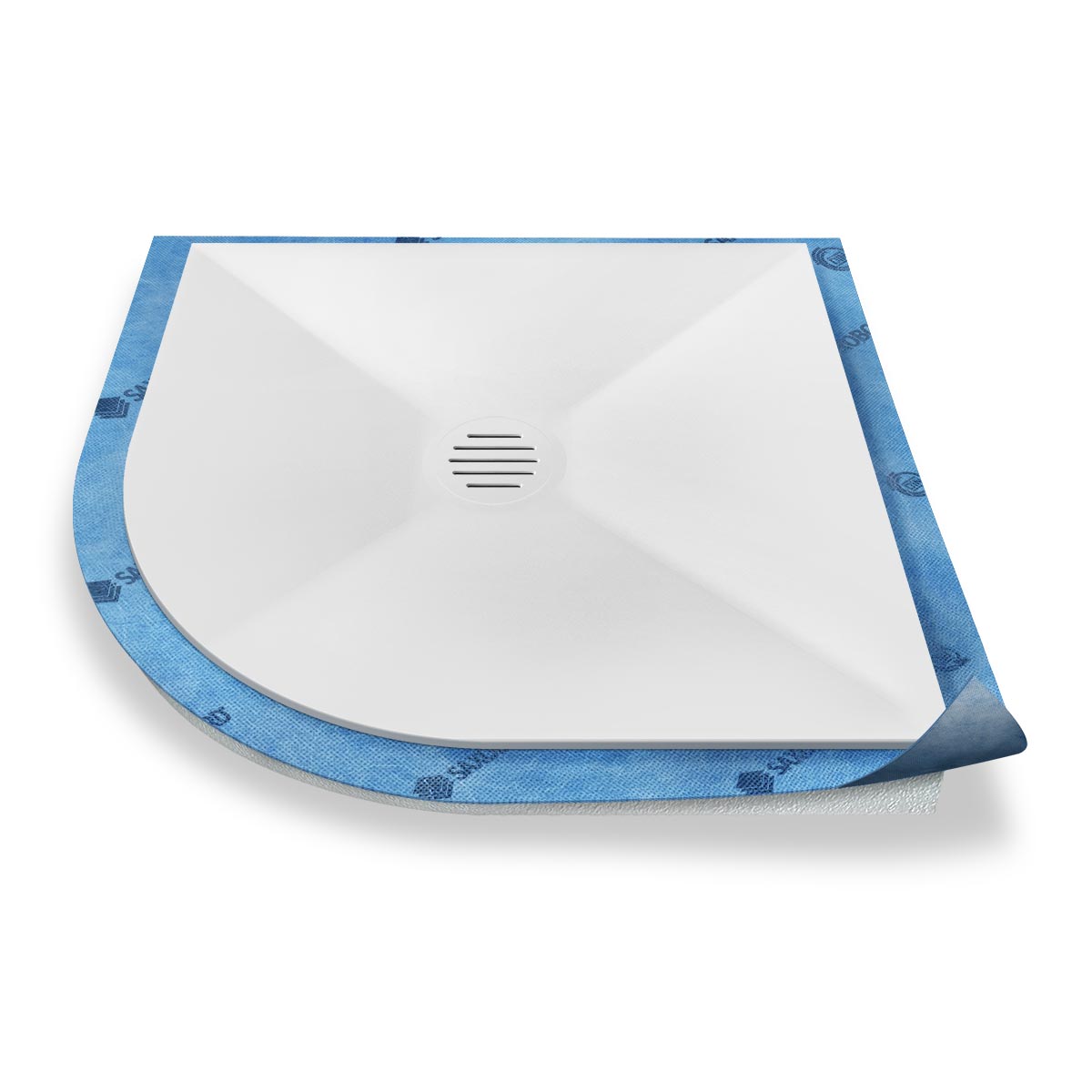

Diese ebenerdige Duschwanne ist perfekt für den Einbau in begehbare Duschen geeignet.

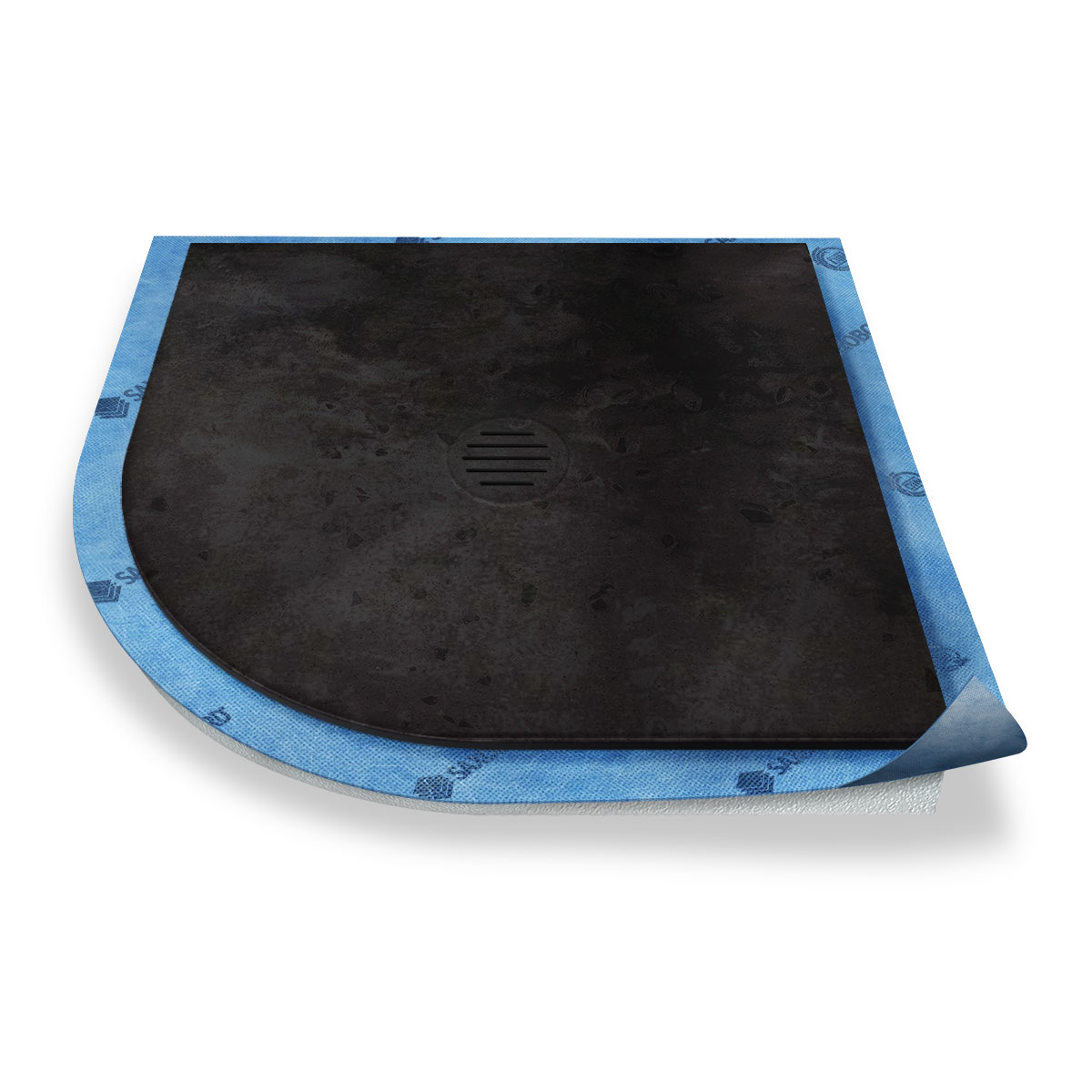

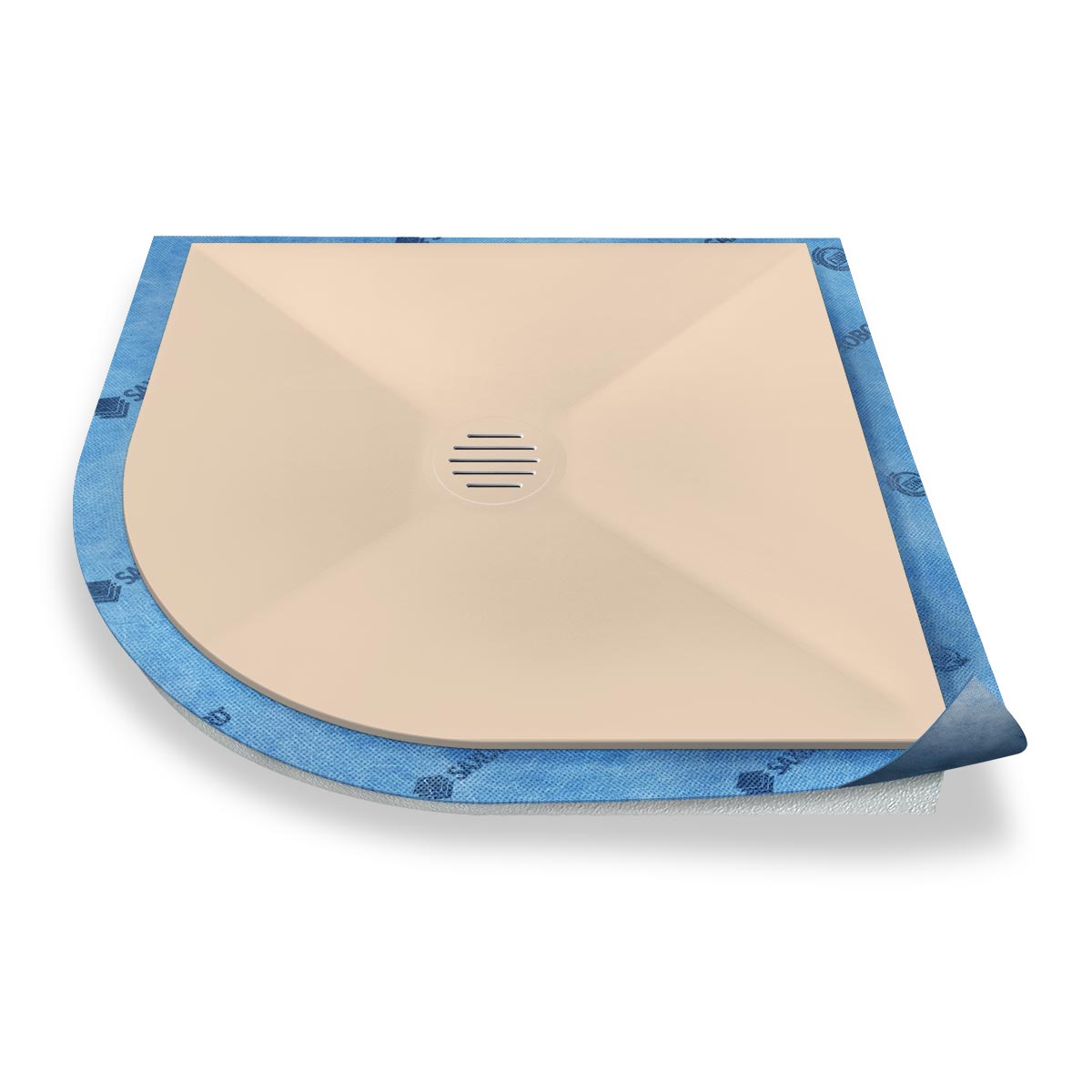

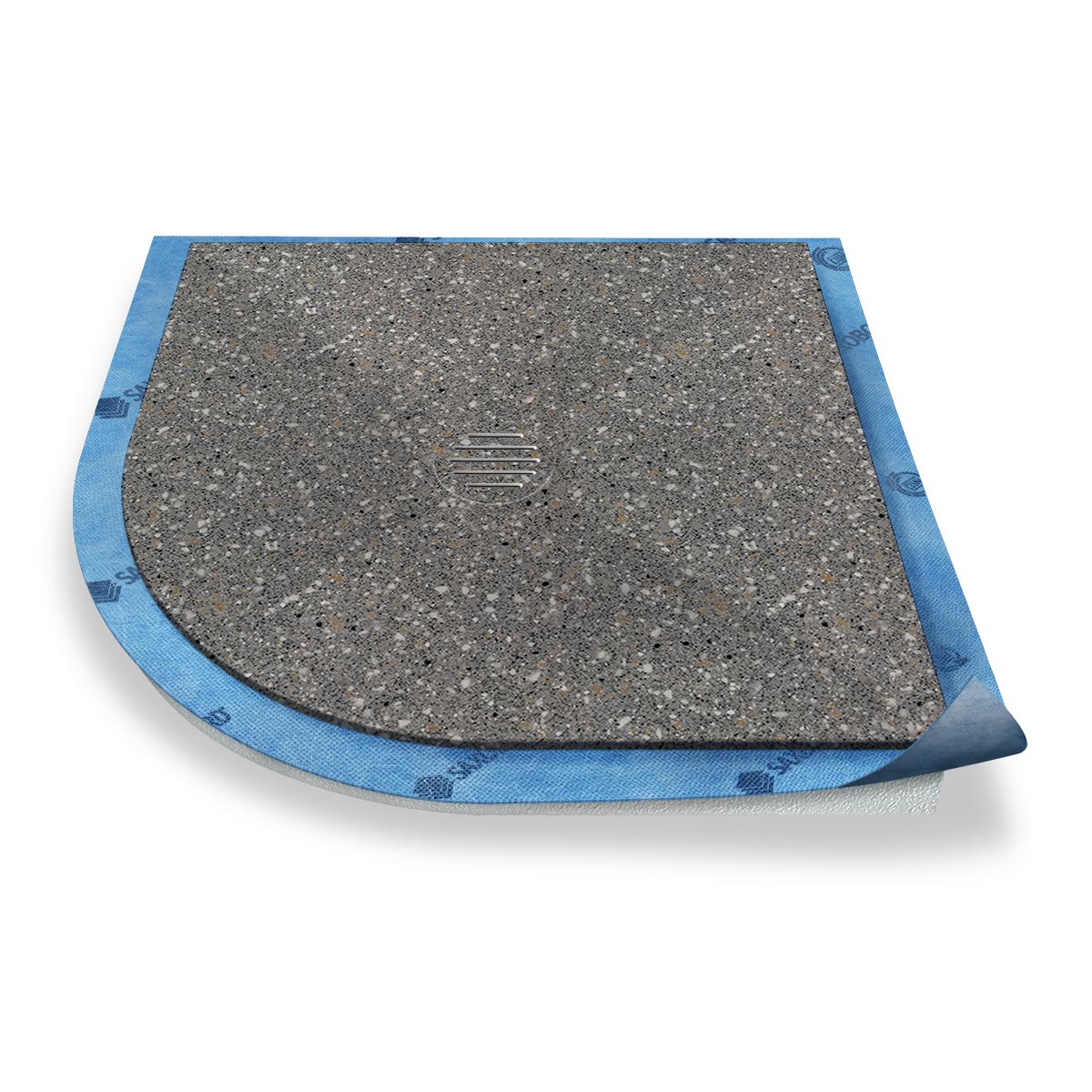

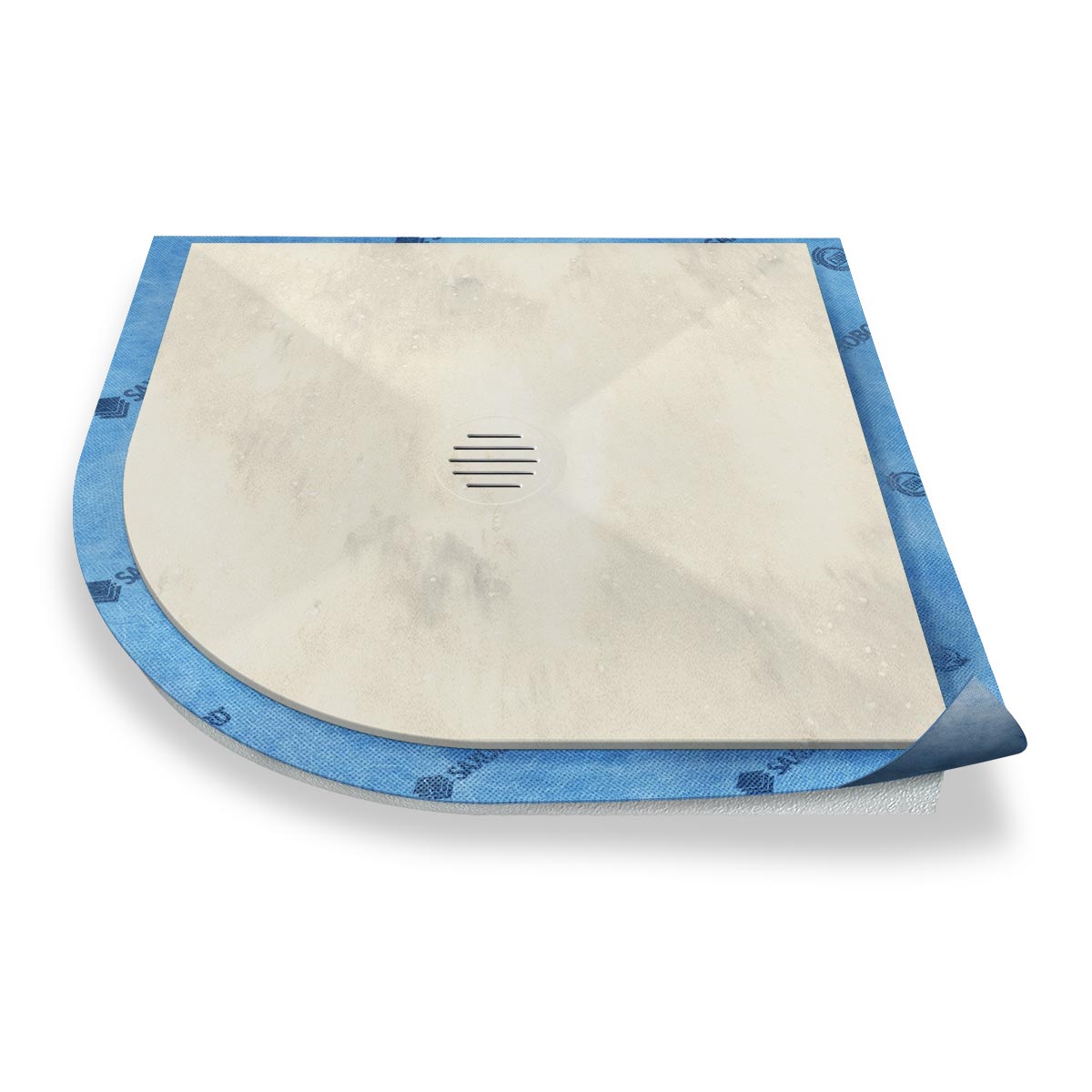

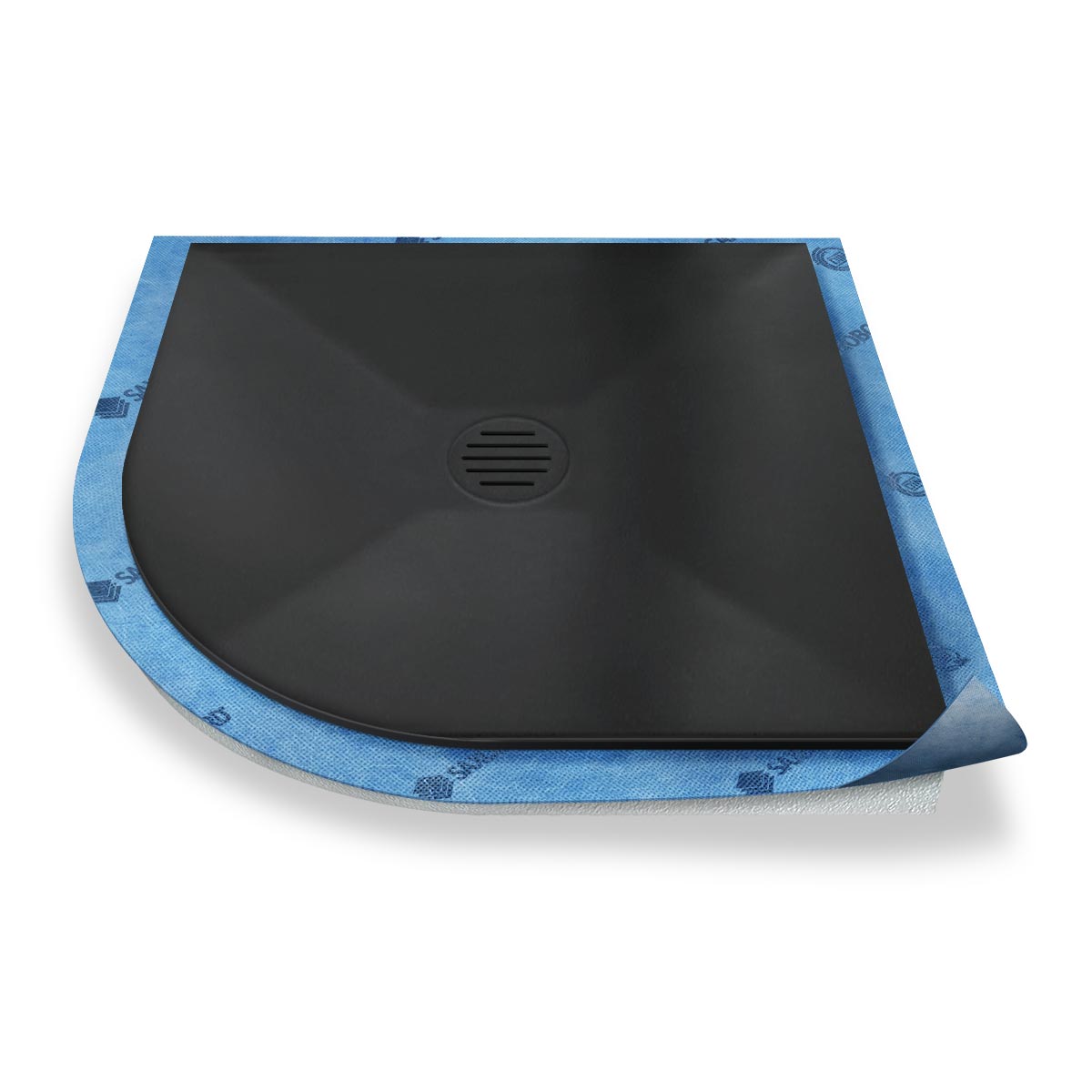

Die Oberfläche aus hochwertigem Mineralwerkstoff ist formschön und in homogenem Weiß (RAL 9016) , grau (RAL 7035) oder schwarz (RAL 8022).

Mineralwerkstoff-Duschwannen

  • formschöne, homogene Oberfläche
  • nahtlose Verbindungen möglich, hygienisch und porenlos
  • besonders langlebig und farbecht
  • sehr stabil und Rollstuhl befahrbar
  • säurebeständig, kratz- und stoßfest
  • Sonderanfertigungen in kurzer Zeit möglich

Als Grundlage für die Duschwanne dient wasserundurchlässiges expandiertes Polystyrol (EPS Hartschaum), auf welchem eine durchgehende Mineralwerkstoff-Oberfläche aufgebracht ist. Dabei ist das wichtige Ablaufgefälle schon in der Duschtasse integriert. Diese Form ermöglicht eine elegante und barrierfreie Dusche in hochwertigster Ausführung und kompromisslosem Design.

Ablauf und Einbauhöhe

Die flache Duschwanne mit Punktablauf profitiert von einer minimalen Gesamteinbautiefe. Dabei sind Ablauf und Dichteinsatz schon vormontiert. Auch sind die Abdichtungs- und Entkopplungsbahn bereits ab Werk integriert.

Gesamteinbautiefen

Die Gesamteinbautiefe setzt sich zusammen aus der Stärke der Duschwanne und der Höhe des Abflaufs.

Gesamteinbautiefe & AblaufrichtungStärke DuschwanneAblauf
12,3 cm waagerecht4,6 cm
(3,6 cm EPS-Basis + 1,0 cm Mineralwerkstoff)
7,7 cm waagerecht
7,8 cm waagerecht3,0 cm
(2,0 cm EPS-Basis + 1,0 cm Mineralwerkstoff)
4,8 cm waagerecht
7,0 cm waagerecht2,2 cm
(1,2 cm EPS-Basis + 1,0 cm Mineralwerkstoff)
4,8 cm waagerecht
4,6 cm senkrecht4,6 cm
(4,0 cm EPS-Basis + 1,0 cm Mineralwerkstoff)
keine Tiefe senkrecht
(Ablauf kann direkt im Boden versenkt werden)
3,0 cm senkrecht3,0 cm
(2,0 cm EPS-Basis + 1,0 cm Mineralwerkstoff)
keine Tiefe senkrecht
(Ablauf kann direkt im Boden versenkt werden)
2,2 cm senkrecht2,2 cm
(1,2 cm EPS-Basis + 1,0 cm Mineralwerkstoff)
keine Tiefe senkrecht
(Ablauf kann direkt im Boden versenkt werden)

Wird die Gesamteinbauhöhe von 7,8 cm/ 7,0 cm (waagerechte Abflussrichtung) oder 3,0 cm/ 2,2 cm (senkrechte Abflussrichtung) gewählt, vermindert sich die Dicke der Duschwanne auf 3,0 cm bzw. 2,2 cm. Die Stabilität bleibt hiervon unberührt!

Auch der Anwendung mit überdurchschnittlichen Punktbelastungen (z.B. Einsatz eines Duschstuhls oder Rollstuhls) ist die Mineralwerkstoff Oberfläche gewachsen.

Freiheiten beim Einbau der Dusche und der Ablaufposition

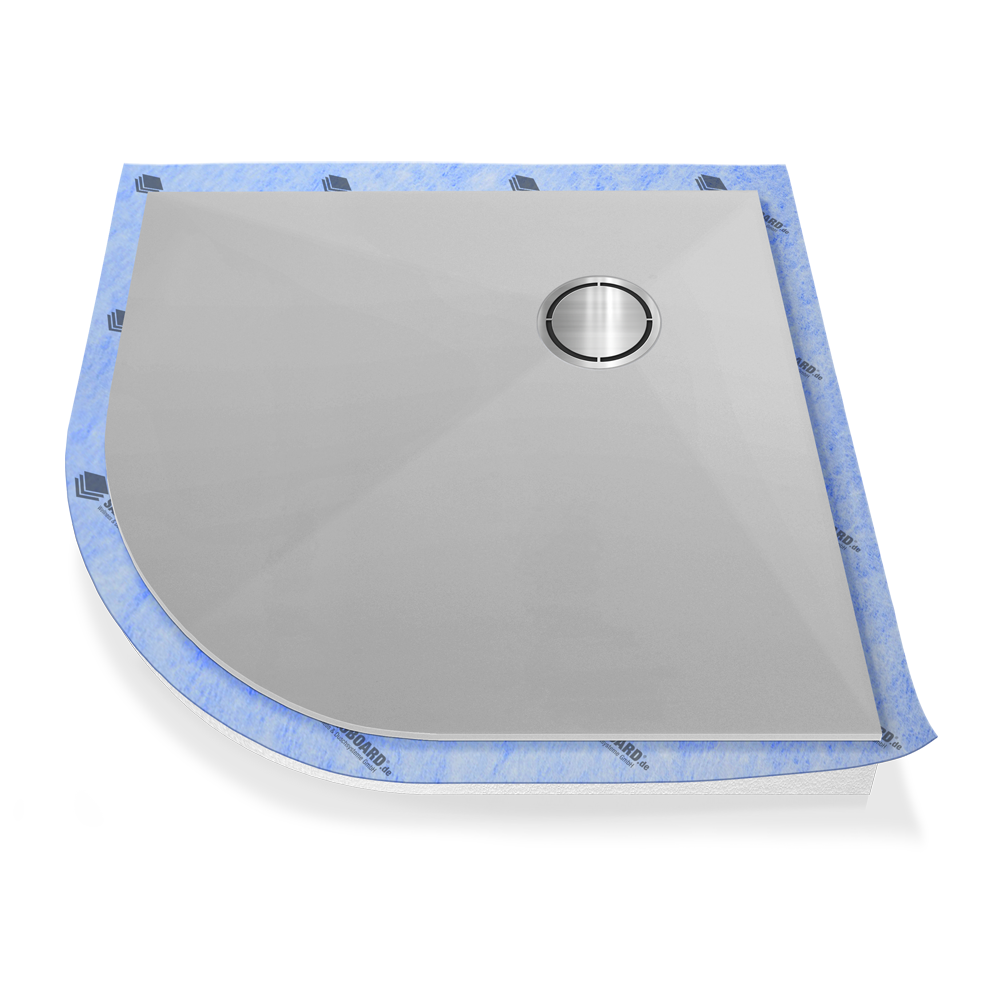

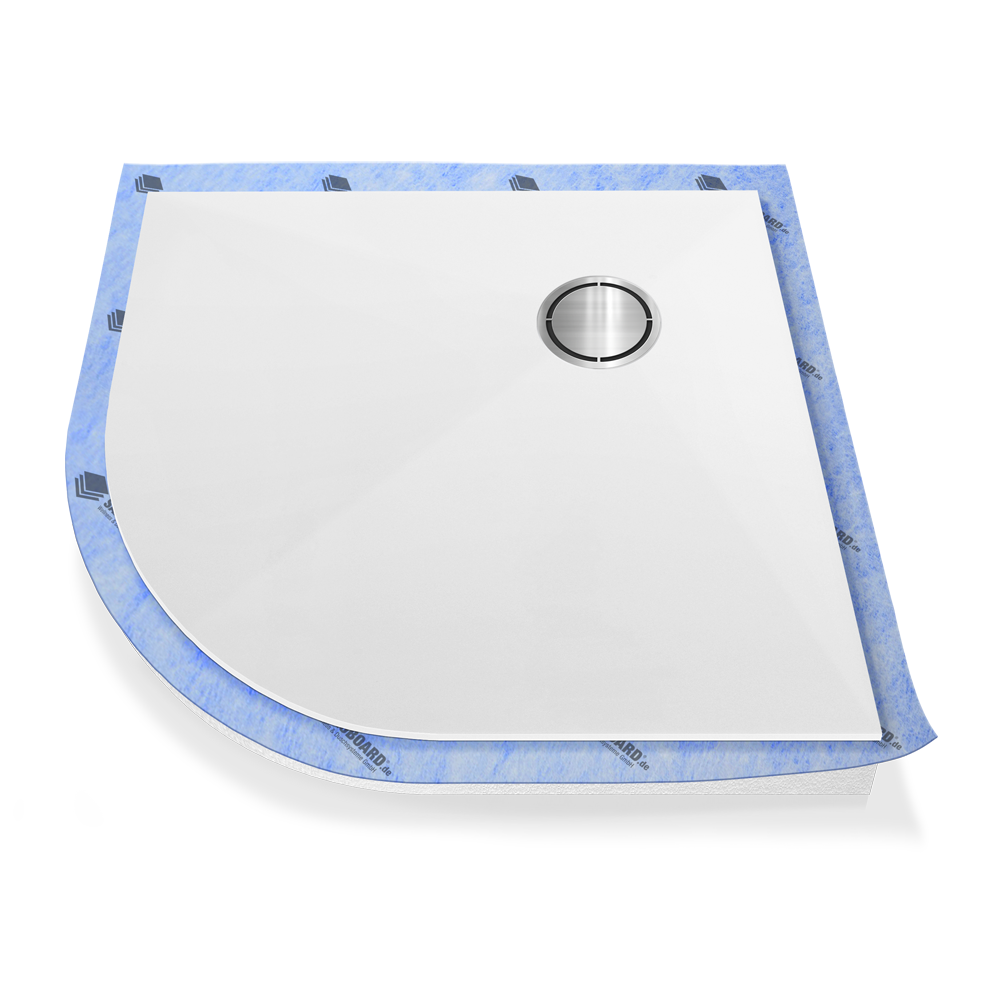

Detailansicht Duschwanne mit dezentraler Abflussposition und umlaufender Abkantung

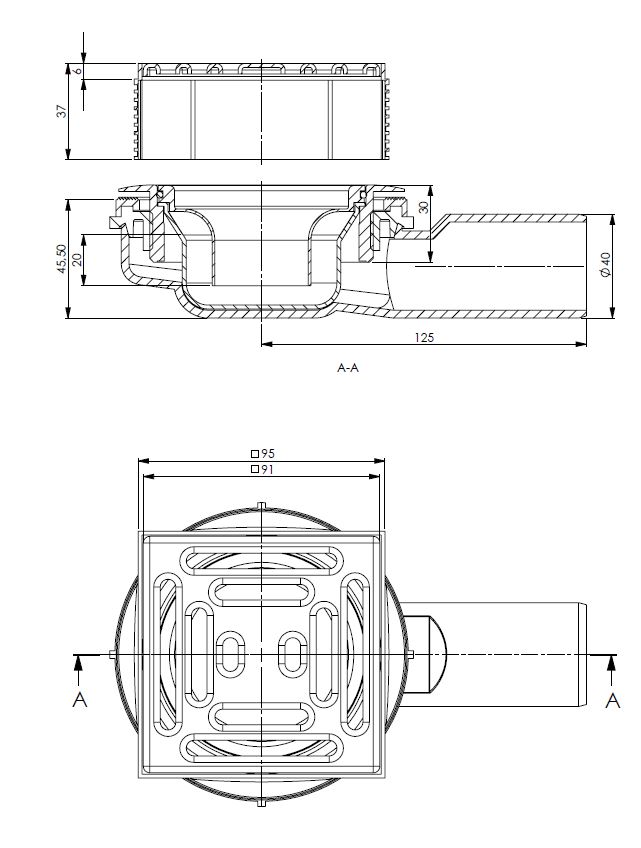

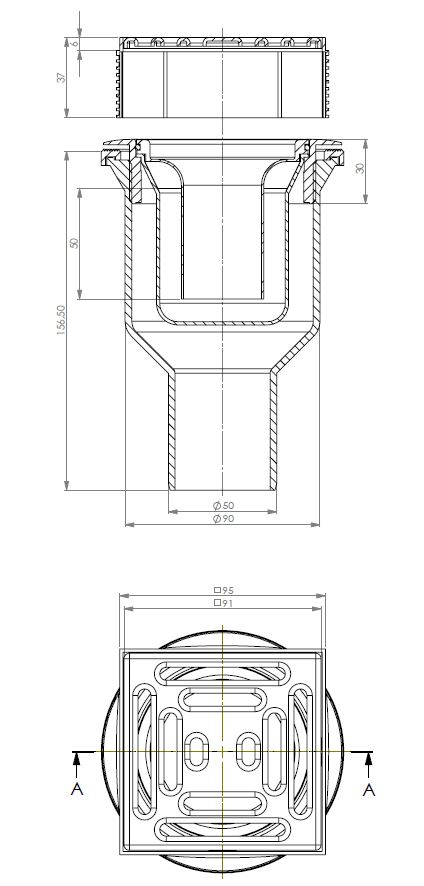

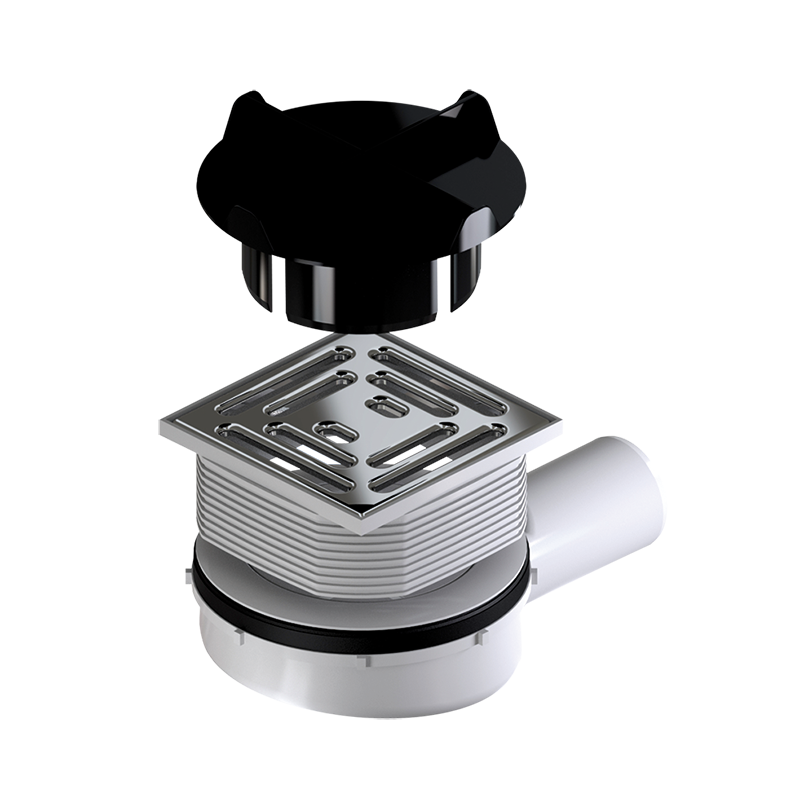

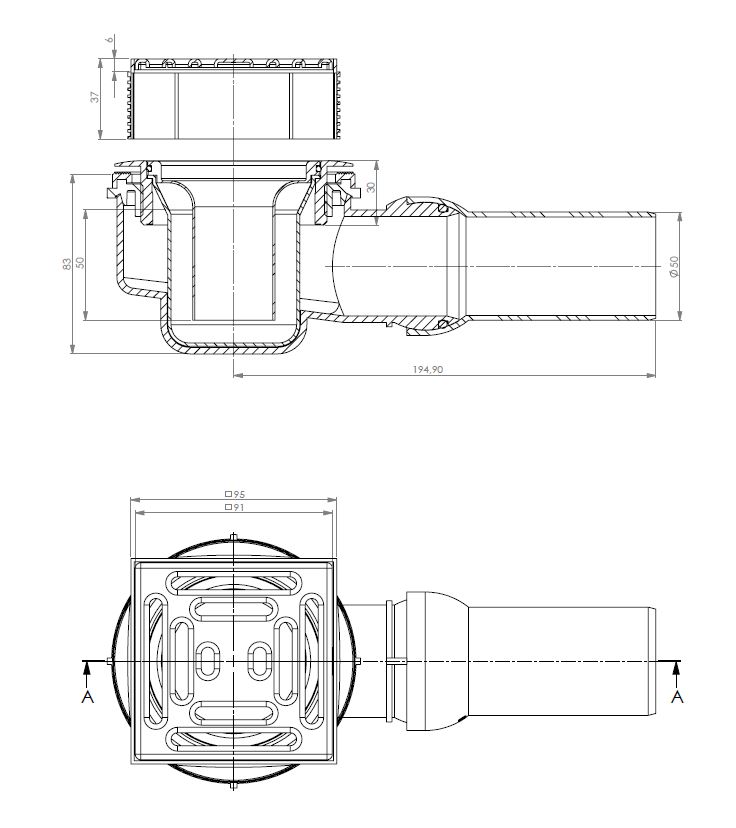

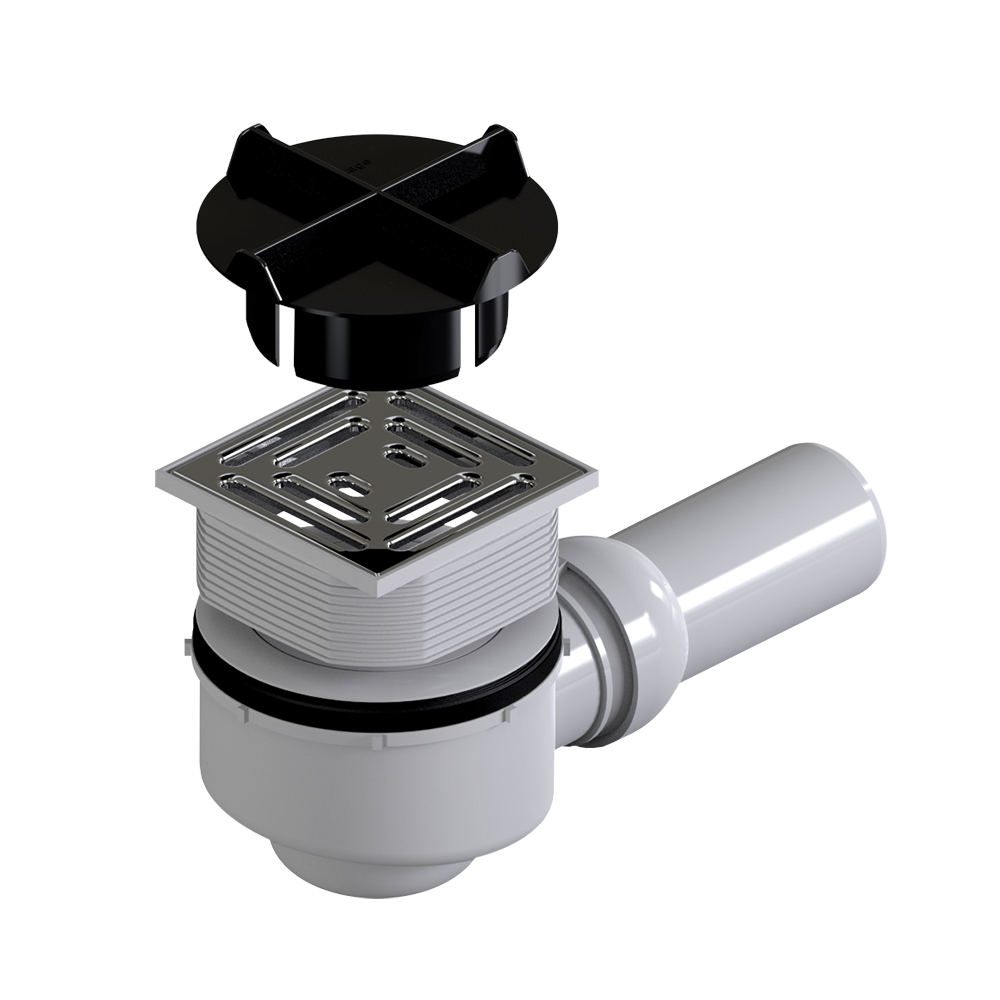

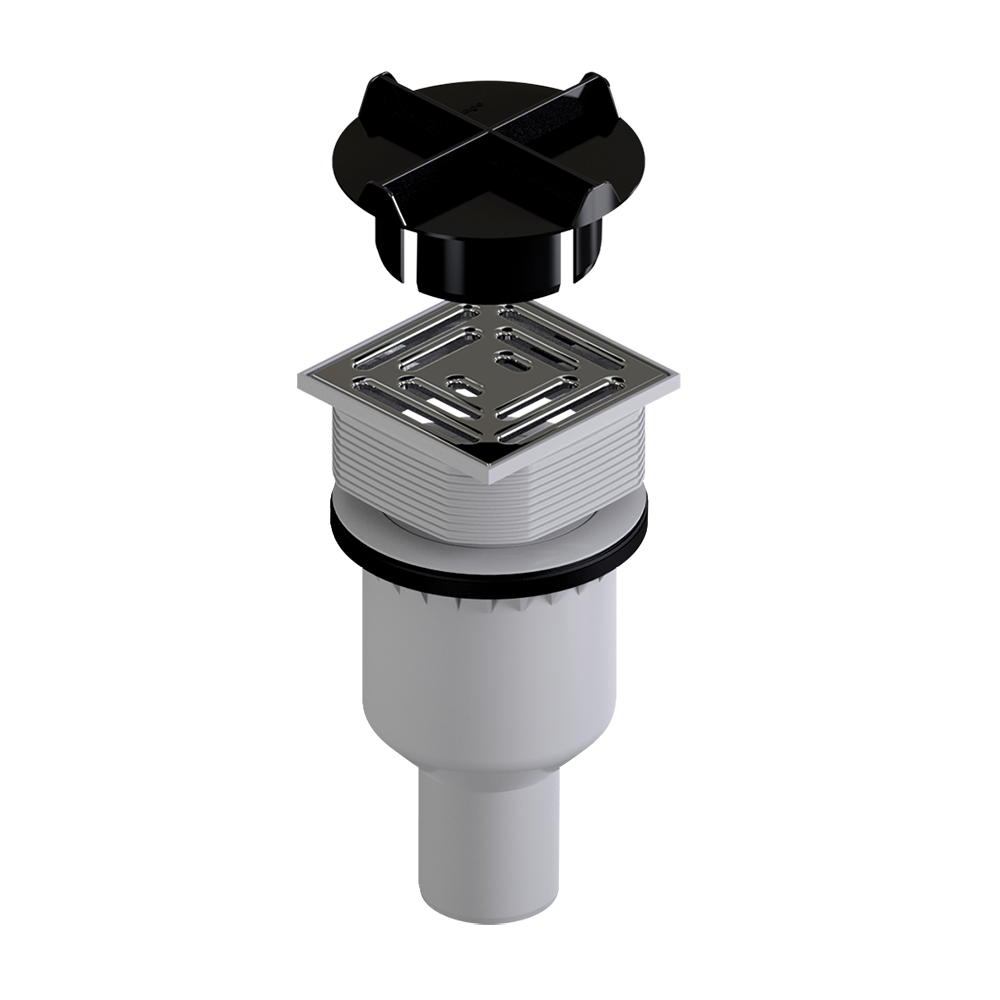

Das zur Duschwanne gehörige Ablaufsystem bietet alle Optionen bei Einbau und Positionierung. Es kann waagerecht oder senkrecht eingebaut werden. Beim waagerechten Einbau ist der Abfluss um 360° drehbar und kann somit in jede Richtung geführt werden. Beim senkrechten Ablauf wird der Abfluss direkt im Boden versenkt.

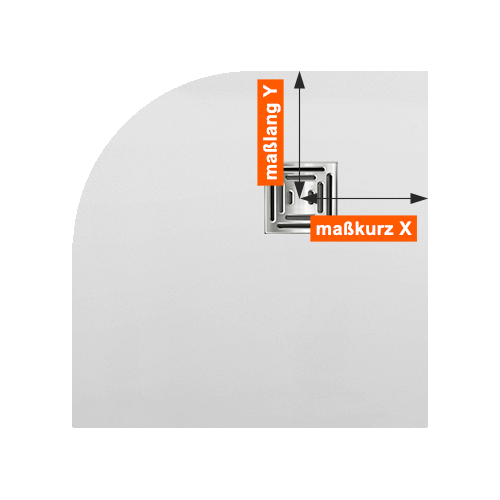

Die Position des Punktablaufs innerhalb der Dusche ist frei wählbar. Wenn Sie mögen, können Sie den Punktablauf nicht nur mittig, sondern auch am Rand platzieren. Wählen Sie dazu die Option dezentrale Abflussposition.

Ein leicht zu reinigender Siphon mit entnehmbarem Geruchsverschluss wird selbstverständlich mitgeliefert.

Die Duschwanne besitzt einen Ablauf mit genormtem DN50 Anschluss (nur bei der Standard Variante (11,7 cm / 3,0 cm). Bei den Duschwannen mit 3,0 cm und 7,8 cm hat der waagerechte Ablauf einen DN40 Anschluss und der senkrechte Anschluss DN50. Der Anschluss kann bei jeder unserer Duschwannen ganz einfach erweitert werden.

Ablaufdesign

Wir liefern Ihnen mit der Duschwanne einen weißen Abflussrost für den Punktablauf mit. Falls Sie eine extravagantere Lösung wünschen, können Sie gegen Aufpreis aus weiteren qualitativ hochwertigen Designrosten wählen.

100% Dichtigkeit im Randbereich

Für eine absolute Dichtigkeit hat die Duschwanne ringsum einen 7 cm "Vlies Überstand". Dabei lassen wir dem aufgebrachten Dichtvlies ringsum die Duschwanne einen Überstand am Rand von 7 cm.

Der Überstand wird einfach an die Wand und den angrenzenden Boden geklebt. So wird eine 100-prozentige Dichtigkeit im Randbereich erreicht.

Einbauanleitung

Das Einbauvideo bezieht sich auf ein befliesbares Duschelement. Bei der bodenebenen Duschwanne ist der Einbau identisch. Die Befliesung entfällt jedoch, da bereits eine fertige weiße Oberfläche aus Mineralwerkstoff vorhanden ist.

Elektrische oder Warmwasser Bodenheizung vollintegriert (optional)

Auf Wunsch wird eine vollintegrierte elektrischer Fußbodenheizung werkseitig verbaut. Lediglich die Anschlusskabel schauen dann aus der Duschwanne heraus, welche nur noch an das vorhandene Stromnetz geschlossen werden müssen. Wenn Sie zu unseren Duschwannen eine Warmwasserheizung möchten, so müssten Sie uns bitte Ihr vorhandenes Rohr der Bodenheizung schicken. Wir integrieren dies dann vollständig in die Duschwanne. Die Anschlüsse dazu schauen an denen von Ihnen vorgegebenen Stellen raus. Dazu erhalten Sie in beiden Fällen nach Bestellung eine Skizze von uns.

Zur elektrischen Bodenheizung erhalten Sie einen Thermostat zur komfortablen Regulierung der Bodentemperatur.

Eine Rückgabe dieser Duschelemente ist leider nicht möglich, da diese für Sie nach Bestellung individuell gefertigt werden.
